Ein-Ausgangsmodul MIO21-C2B/B1 mini

Ein-Ausgangsmodule ermöglichen den
Anschluss konventioneller Melder über
den BUS-1 an der Einbruchmelderzentrale
complex.
An die Einbruchmelderzentrale hiplex
lassen sich Ein-Ausgangsmodule über BUS-
1 oder com2BUS anbinden.
Die Anzahl anschließbarer Ein-
Ausgangsmodule ist abhängig von der
Einbruchmelderzentrale und der
verwendeten Schnittstelle (BUS-
1/com2BUS).

Die Ein-Ausgangsmodule sind in das neue
Gehäusedesign integriert. Um die
Betriebssicherheit zu gewährleisten,
besitzen die Ein-Ausgangsmodule eine
Schirmdrahtleiste zur schnellen und
durchgängigen Schirmung.
Zusätzlich sind die Ein-Ausgangsmodule
mit einer Wandabreißsicherung
ausgestattet.
Auch die Geräte für Unterputzmontage
sind dank zusätzlicher TELENOT-
Kleinspannungs-Gerätedosen VdS-
anerkannt.
Die Anschlusstechnik mit
Federkraftklemmen reduziert zudem den
Installationsaufwand.

Die Schnittstellen com2BUS / BUS-1
können adernsparend bei einer
Leitungslänge von bis zu 1000 m
verwendet werden.
Dadurch ergeben sich enorme
wirtschaftliche Vorteile bei der
Installation.

Bei VdS-Anlagen ist zu beachten, dass
alle BUS-1-Komponenten je BUS-1 und
alle com2BUS-Komponenten je com2BUS nur
einem Sicherungsbereich zugeordnet
werden dürfen.

Ein-Ausgangsmodul mit 2 Eingängen und 1
Ausgang zum Anschluss von
konventionellen Meldern an die BUS-1-
oder com2BUS-Schnittstelle.

Durch den geringen Installationsaufwand
ist eine zeit- und kosteneffektive
Installation möglich.
Die Eingänge sind rücksetzbar und somit
für den Anschluss von Glasbruchmeldern
(GBS) geeignet.
Durch die geringe Stromaufnahme von
max. 5 mA ist das Ein-Ausgangsmodul
zudem sehr energieeffizient.

Der Ausgang ist GND-schaltend und kann
frei parametriert werden.

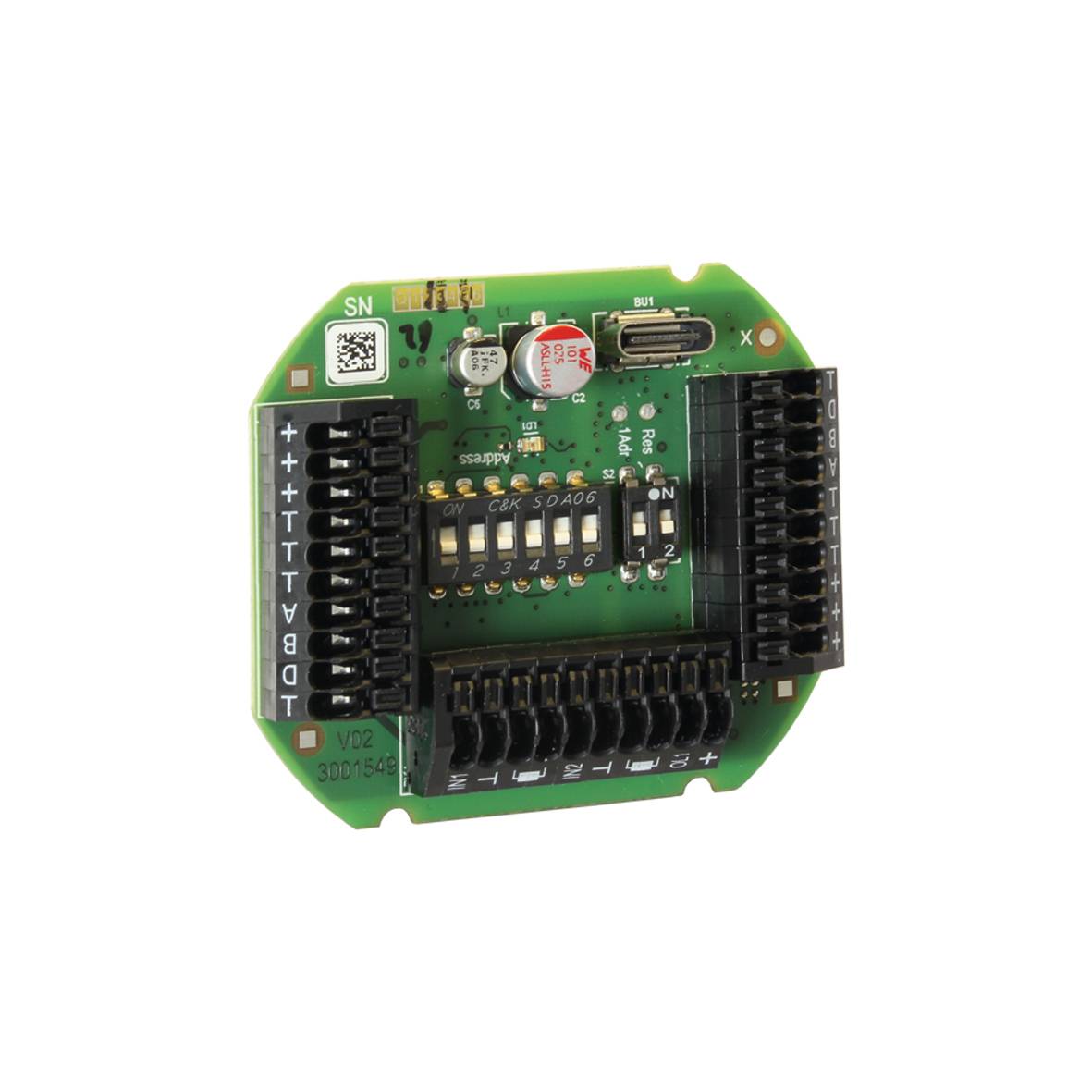

Das Ein-Ausgangsmodul ist als Platine
mit rückseitiger Vergussmasse zum
Einlegen in unterschiedliche Gehäuse
(z. B. Hohlwanddosen) vorgesehen.
Es besitzt deshalb kein separates
Gehäuse und keine Befestigungsbohrungen.

– Anschlusstechnik Federkraftklemmen
– Adern Ø 0,40 mm bis 0,80 mm
(eindrähtig und feindrähtig)
– 2 rücksetzbare Eingänge (Inputs) zum
Anschluss von bis zu 20 Kontaktmeldern
oder 3 Glasbruchmeldern
– 1 parametrierbarer Transistorausgang
(GND-schaltend)
– 2 belegte BUS-1-Adressen oder 1
belegte com2BUS-Adresse
– Platine mit rückseitiger Vergussmasse
– USB-C-Schnittstelle
– Firmware über com2BUS-Schnittstelle
(nur bei hiplex) oder USB-Verbindung
flashbar
– Umweltklasse gemäß VdS 2110 Klasse II
– Betriebstemperatur -10 °C bis +55 °C
– Schutzart IP40
– Abmessungen (BxHxT) 53x43x17 mm
– Farbe RAL 9016 Verkehrsweiß
– Stromaufnahme max. 5 mA
– Versorgungsspannung 9 V DC bis 15 V
DC über com2BUS/BUS-1
