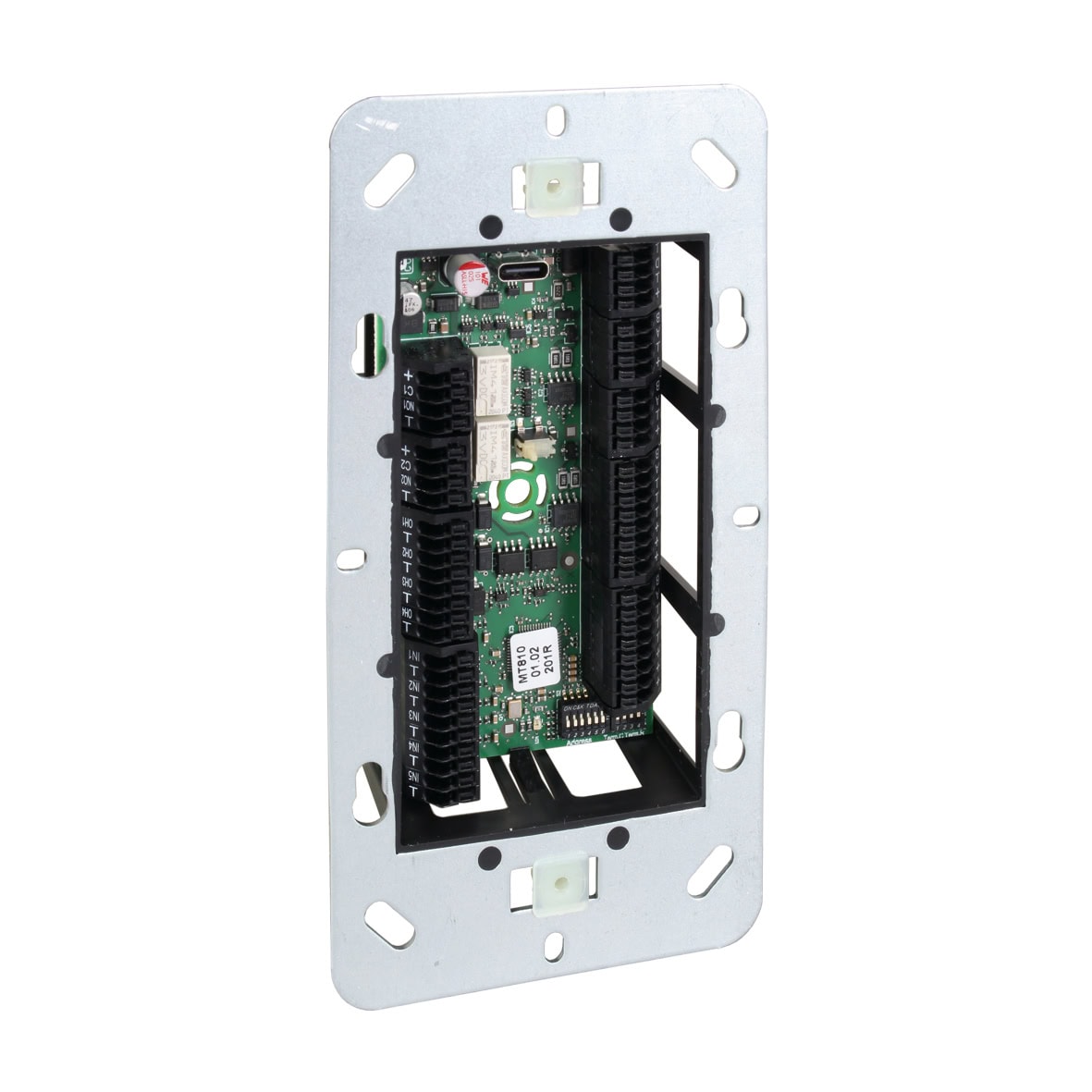

Türmodul MT510-H5B uP

VSÖ-Klasse WS (W 250623/04 E)
VdS-Klasse C (G 123039)
EN 50131-1: Grad 3

Türmodul MT510-H5B zum Anschluss der
gesamten Türperipherie von bis zu zwei
Zugangstüren an das Auswerte- und
Steuergerät hilock 5500 des
Zutrittskontrollsystems hilock 5000 ZK.

Es können bis zu 8 Türmodule an einem
Auswerte- und Steuergerät hilock 5500
betrieben werden (jeweils 4 Türmodule
pro RS485-Schnittstelle).

Das Türmodul MT510-H5B ist für die
Unterputzmontage geeignet.

– RS485-Schnittstelle
– Protokoll H5B-P2 (115.200 Baud)
– Firmware-Update über RS485 möglich
– Leitungslänge 200 m zum Auswerte- und
Steuergerät hilock 5500
– 2 Schnittstellen für RFID-Schreib-
Leser
– 1 Schnittstelle Reader
– 5 Meldergruppeneingänge (z.B. für
Magnet-/Schließblechkontakte)
– 3 parametrierbare Transistorausgänge
– 2 potenzialfreie Relaisausgänge (z.B.
für Türöffner)
– Wandabreißsicherung
– Zur Unterputzmontage
– Umweltklasse gemäß VdS 2110 Klasse II
– Betriebstemperatur -10 °C bis +55 °C
– Schutzart IP40
– Material Abdeckung Kunststoff ASA
– Abmessungen uP-Abdeckung (BxHxT)
152x81x5,5 mm
– Stromaufnahme in Ruhe ca. 5 mA
– Stromaufnahme max. 11 mA (ohne Leser
oder andere Komponenten)
– Versorgungsspannung 12 V DC über RS485

Hersteller/Anbieter:

TELENOT ELECTRONIC GMBH
www.telenot.de
info@telenot.de
Wiesentalstr. 60
D-73434 Aalen-Hammerstadt

Türmodul MT510-H5B uP
