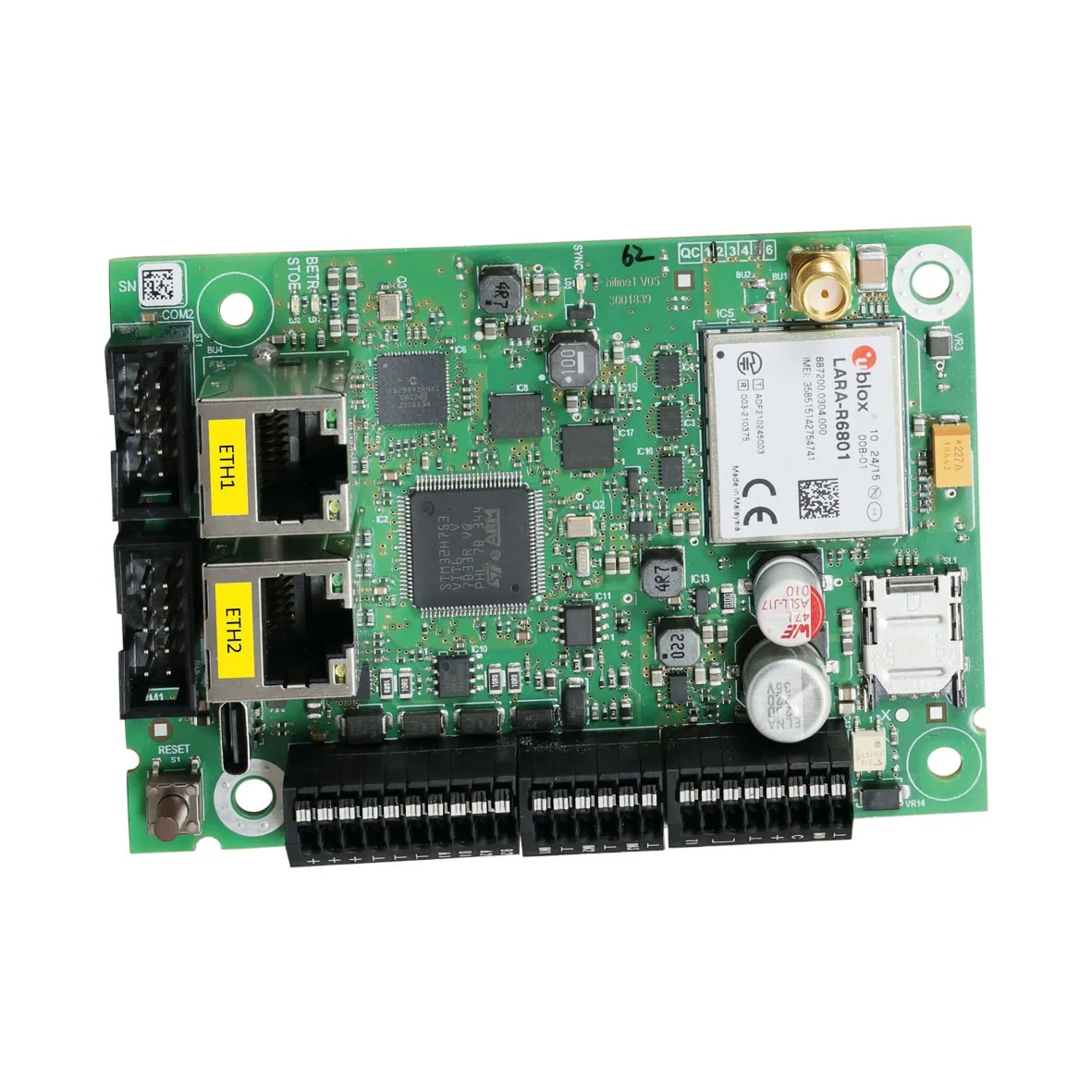

Übertragungseinrichtung hiline1 ETH/LTE NAC Einbausatz

VdS-Nr. G 125801
Zertifikat der Leistungsbeständigkeit
(VdS) 0786-CPR-21871
EN 50131-10
EN 50136-2
EN 54-21

Übertragungseinrichtungen übermitteln
Gefahrenmeldungen (Einbruch, Überfall,
Brand usw.) und Technikalarme
(Betriebszustände, Grenzwerte,
Störungen).

Es stehen abhängig von der
Gerätevariante bis zu 2
Übertragungswege zur Verfügung:
– Ethernet
– Mobilfunk

Abhängig vom Übertragungsweg können die
Meldungen als digitales Protokoll VdS
2465/SecurIP, Contact ID, E-Mail oder
SMS übertragen werden.

Die Übertragungseinrichtungen
entsprechen den Richtlinien VdS 2463,
der DIN EN 50136 und berücksichtigen
die Richtlinien VdS 2465 und VdS 2471
inklusive der Erweiterung VdS 2471-S1.
Die Mobilfunk-Variante eignet sich zum
Einsatz in Brandmeldeanlagen gemäß DIN
14675 und EN 54-21 und für
Einbruchmeldeanlagen gemäß DIN EN 50131-
1.
Mit Abreißmelder entspricht die
Übertragungseinrichtung den
Anforderungen von DIN EN 50131-10 Grad
4.
Mit der Parametriersoftware compasX ist
die Parametrierung vor Ort über die USB-
Schnittstelle oder aus der Ferne
möglich.

Allgemeine Merkmale
– Inputs
– 4 Meldelinieneingänge
– Mit CXF 16/8 auf 68 Meldelinien
erweiterbar
– Aktivierung der Meldelinien durch
Öffnung oder Schließung. Die
Statusfunktion; die Mindestdauer und
die Widerstandsüberwachung sind einzeln
parametrierbar
– Die Mindestsignaldauer zur
Aktivierung der Meldelinien ist
parametrierbar, so dass kurze Impulse
zu keiner Alarmauslösung führen

– Outputs
– 1 Fernschalt-Relaisausgang
– Mit CXF 16/8 auf 33 Fernschaltrelais
erweiterbar

– Schnittstellen
– 1 serielle Schnittstelle RS485
(com2BUS) zur Anbindung von EMZ oder
Komponenten (Netzteile oder
Erweiterungsmodule)
– 1 parametrierbare serielle
Schnittstelle zur Nutzung als RS485
(com2BUS) für die Anbindung von EMZ
oder Komponenten sowie als RS232 zur
Nutzung als serielle S1

– Detaillierte Meldungsübertragung
(Klartextmeldungen)
– 32 Zielrufnummern mit je 32 Stellen
parametrierbar
– 32 Identnummern mit je 12 Stellen
parametrierbar
– Freie Zuordnung der Zielrufnummern
sowie der Identnummern und der
Anwahlfolge zu den Meldelinien
– Anzahl der Anrufe (Zyklenzahl) und
Wartezeit (Zyklenzeit) parametrierbar
– Integrierter Ereignisspeicher
– Ereignisspeicher VdS mit 4096
Ereignisse
– Ereignisspeicher Global mit 4096
Ereignissen
– Fernservice über alle
Übertragungswege und USB-Schnittstelle
– Fernservice der ÜE (Abfrage,
Diagnose, Online-Mode, Parametrierung,
Flashen)
– Fernservice der EMZ complex (Abfrage,
Parametrierung, Fernbedienung)
– Fernservice der EMZ hiplex via NAT
abgehend und hiXserver
– Bis zu 4 stehende Verbindungen über
Ethernet oder Mobilfunk

– hiXserver
– Verbindung über Ethernet
– Redundante Verbindung über Mobilfunk
(auch für hiplex)
– integriertes Secure-Element zur
Berechnung von sicheren
Verbindungsschlüsseln

Merkmale Ethernet
– 2 Ethernet-Schnittstellen mit Switch-
Funktion
– Schnittstelle: 10/100 Mbit/s
(Autonegotiation)
– Meldungsübertragung Ethernet:
– VdS SecurIP
– VdS 2465-S2
– SIA DC-09 Contact ID
– E-Mail verschlüsselt (direkt oder
über hiXServer)

Merkmale Mobilfunk
– Stetige automatische Überwachung der
Verfügbarkeit des Mobilfunknetzes
– Mobilfunknetze:
– 4G LTE Cat 1 (LTE-Band:
1,2,3,4,5,7,8,18,19,20,26,28)
– 3G UMTS (850/900/1900/2100 MHz)
– 2G GPRS/EDGE (850 / 900 MHz, 1800 /
1900 MHz)
– Meldungsübertragung Mobilfunk:
– VdS SecurIP
– VdS 2465-S2
– SIA DC-09 Contact ID
– E-Mail verschlüsselt (direkt oder
über hiXServer)
– SMS

Datenvolumen
– Bedarfsgesteuerte Verbindung
– Datenvolumen pro Meldungsübertragung
ca. 1,5 kB
– Stehende Verbindung
– Datenvolumen bei stehender IP-
Verbindung ca. 200 MB/Monat
(protokollabhängig)

CXF 16/8
– Erweitert die Übertragungseinrichtung
um 16 Meldelinieneingänge und 8
Fernschaltausgänge

CXB
– Schnittstellen zur Umsetzung der
parallelen S1 gemäß VdS 2463

Übertragungseinrichtung hiline1 ETH/LTE
NAC (Network Access Control) zur
sicheren Authentifizierung im Netzwerk.
– Authentifizierungsprozess IEEE 802.1x
– Protokoll EAP-TLS
– automatische Zertifikatsverwaltung
durch ACME (Automatic Certificate
Managment Environment)

Zusätzlich verfügt die
Übertragungseinrichtung hiline1 ETH/LTE
NAC über die Funktion NAT (Network
Address Translation).
NAT steht für abgehende Verbindungen
zur Verfügung.

Ein Einbau-Netzteil NT12xx oder das
Netzteil einer Gefahrenmelderzentrale
versorgt die Übertragungseinrichtung.

Übertragungsweg
– Ethernet
– Mobilfunk

– Montageart
– In Leergehäuse hiline1 G80
– In Leergehäuse GR11 UNI
– Auf Universellem Montageplatz (UNI-
Formfaktor)
– Mit Adapter-Platte auf comXline-
Montageplatz

– Umweltklasse gemäß VdS 2110 Klasse II
– Betriebstemperatur -10 °C bis +55 °C
– Abmessungen Platine (BxHxT)
102x70x22 mm

– Stromaufnahme in Ruhe ca. 45 mA (bei
12 V), bei stehender Ethernet-IP-
Verbindung
– Stromaufnahme in Ruhe ca. 30 mA (bei
24 V), bei stehender Ethernet-IP-
Verbindung
– Stromaufnahme in Ruhe ca. 60 mA (bei
12 V), bei zusätzlich stehender IP-
Verbindung via Mobilfunk
– Stromaufnahme in Ruhe ca. 35 mA (bei
24 V), bei zusätzlich stehender IP-
Verbindung via Mobilfunk
– Versorgungsspannung 10,2 V DC bis
30 V DC

Hersteller/Anbieter:

TELENOT ELECTRONIC GMBH
www.telenot.de
info@telenot.de
Wiesentalstr. 60
D-73434 Aalen-Hammerstadt
