Übertragungseinrichtung comXline 2516 (LTE) Einbausatz

VSÖ-Klasse WS (W 100621/07 E)
VdS-Nr. G 109808
EN 50131-10
EN 50136-2
EN 54-21

Übertragungseinrichtungen übermitteln
Gefahrenmeldungen (Einbruch, Überfall,
Brand usw.) und Technikalarme
(Betriebszustände, Grenzwerte,
Störungen).
Es stehen 3 Übertragungswege zur
Verfügung:
– der Ethernet-Anschluss
– der analoge Telefonanschluss und
– die Mobilfunk-Verbindung comXline
2516 (LTE).
Abhängig vom Übertragungsweg können die
Meldungen als Sprache, E-Mail, SMS,
digitales Protokoll VdS 2465/SecurIP
oder Contact ID übertragen werden.
Die Übertragungseinrichtungen
entsprechen den Richtlinien VdS 2463,
der DIN EN 50136 und berücksichtigen
die Richtlinien VdS 2465 und VdS 2471
inklusive der Erweiterung VdS 2471-S1.
Die Mobilfunk-Variante eignet sich zum
Einsatz in Brandmeldeanlagen gemäß DIN
14675 und EN 54-21 und für
Einbruchmeldeanlagen gemäß DIN EN 50131-
1.
Mit Abreißmelder entspricht die
Übertragungseinrichtung den
Anforderungen von DIN EN 50131-10 Grad
4.
Mit der Parametriersoftware compasX ist
die Parametrierung vor Ort über die USB-
Schnittstelle oder aus der Ferne
möglich.

Allgemeine Merkmale
– Parallele S1-Schnittstelle gemäß VdS
2463 mit 8 Meldelinieneingängen
– Mit Erweiterungsmodul CXF auf 200
Meldelinien erweiterbar
– com2BUS-Schnittstelle zum Anschluss
einer EMZ oder Erweiterungsmodulen
– Detaillierte Meldungsübertragung
(Klartextmeldungen)
– Aktivierung der Meldelinien durch
Öffnung, Schließung oder als
Statusfunktion; die Mindestdauer und
die Widerstandsüberwachung sind einzeln
parametrierbar
– Die Mindestsignaldauer zur
Aktivierung der Meldelinien ist
parametrierbar, so dass kurze Impulse
zu keiner Alarmauslösung führen
– 32 Zielrufnummern mit je 32 Stellen
parametrierbar
– 32 Identnummern mit je 12 Stellen
parametrierbar
– Freie Zuordnung der Zielrufnummern
sowie der Identnummern und der
Anwahlfolge zu den Meldelinien
– Anzahl der Anrufe (Zyklenzahl) und
Wartezeit (Zyklenzeit) parametrierbar
– Störungs-Relaisausgang
– Universeller, parametrierbarer
Relaisausgang
– 1 Fernschalt-Relaisausgang
– Mit Erweiterungsmodul CXF auf 96
Fernschaltrelais erweiterbar
– Universalrelais FS10, z. B. für
Router-Reset
– Integrierter Ereignisspeicher (2046
Ereignisse) mit Echtzeituhr
– Fernservice über alle
Übertragungswege und USB-Schnittstelle
– Fernservice der ÜE (Abfrage,
Diagnose, Online-Mode, Parametrierung,
Flashen)
– Fernservice der EMZ complex (Abfrage,
Parametrierung, Fernbedienung)
– Onboard-Puffer-Batterie

Merkmale Ethernet-Anschluss
– Schnittstelle: 10/100 Mbit/s
(Autonegotiation)
– Kanäle: bis zu 4 stehende Verbindungen
– Datenvolumen bei stehender IP-
Verbindung ca. 200 MB/Monat
(protokollabhängig)
– Meldungsübertragung:
– VdS SecurIP
– VdS 2465-S2
– SIA DC-09 Contact ID
– E-Mail (direkt unverschlüsselt) /
über hiXServer verschlüsselt

Merkmale analoger Telefonanschluss
– Stetige automatische Überwachung der
Verfügbarkeit des Telefonanschlusses
– Blockade- und Sabotagefreischaltung
des Telefonanschlusses
– Mehrfrequenzwahlverfahren (MFV)
– CLIP-Funktionalität
– Amtsholung in TK-Anlagen über
Kennziffervorwahl oder Flash-Funktion
– Fernabfragbar (anrufbar)
– Anrufkreis abschaltbar
– Meldungsübertragung:
– 1200 Baud
– 10 Baud
– SIA DC-05 Contact ID
– SMS
– Sprache (dynamisch organisierter
Sprachspeicher mit 240 s)

Merkmale Mobilfunk (comXline 2516 (LTE))
– Stetige automatische Überwachung der
Verfügbarkeit des Mobilfunknetzes
– Mobilfunknetze:
– 4G LTE Cat 1 (LTE-Band: 3, 7, 20)
– 2G GPRS/EDGE (900 MHz / 1800 MHz)
– Meldungsübertragung Mobilfunk:
– VdS 2465
– SIA DC-05 Contact ID
– SMS
– Sprache (dynamisch organisierter
Sprachspeicher mit 240 s)
– Meldungsübertragung Mobilfunk IP:
– VdS SecurIP
– VdS 2465-S2
– SIA DC-09 Contact ID
– Bedarfsgesteuerte Verbindung
– Datenvolumen pro Meldungsübertragung
ca. 1,5 kB
– Stehende Verbindung
– Datenvolumen bei stehender IP-
Verbindung ca. 200 MB/Monat
(protokollabhängig)

CXF 16/8
– Erweitert die Übertragungseinrichtung
um 16 Meldelinieneingänge und 8
Fernschaltausgänge

CXB
– CXB-M: Schnittstelle BMA gemäß DIN
14675
– CXB-M/S2: Meldungsübertragung per
ESPA 4.4.4 / Schnittstelle BMA gemäß
DIN 14675

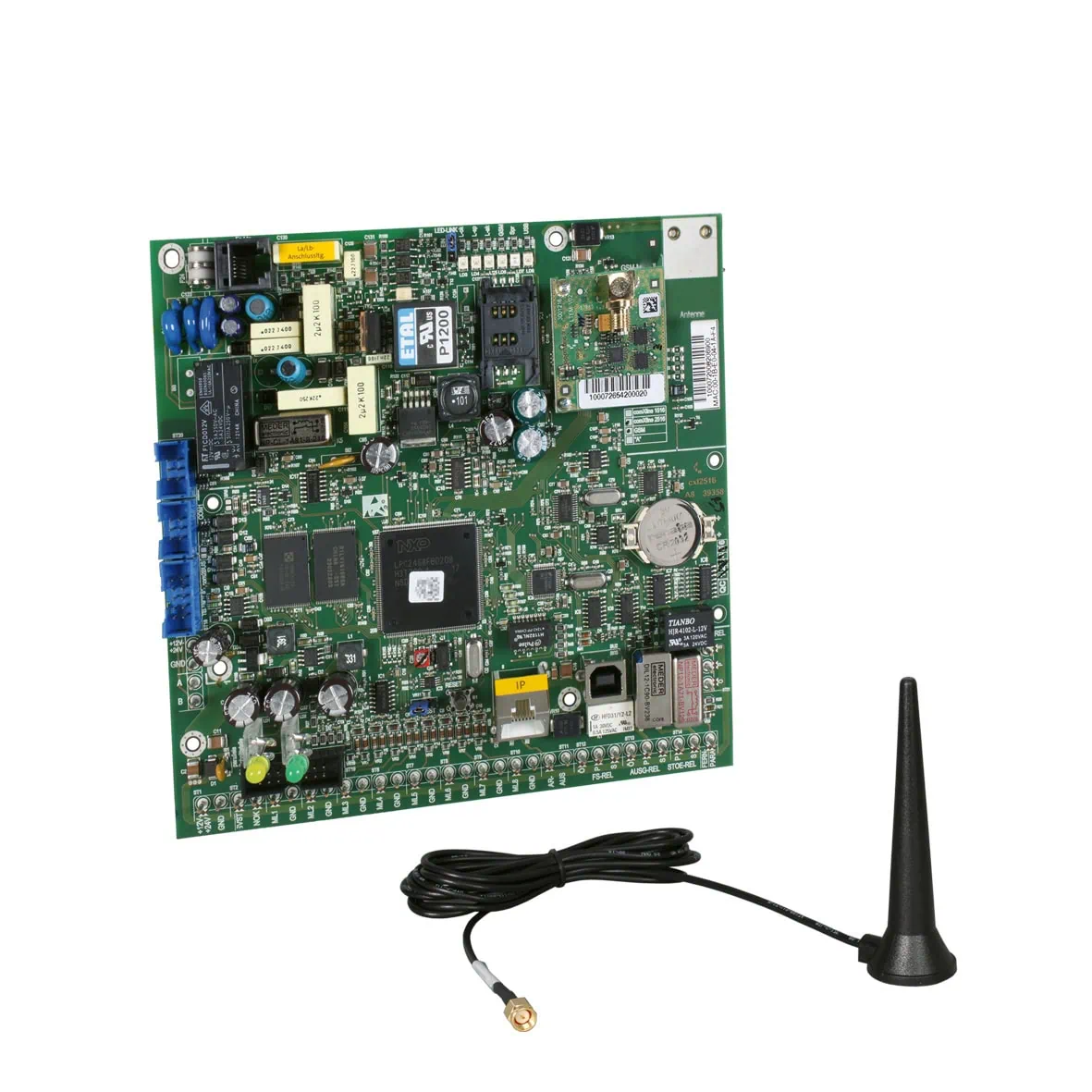

Übertragungseinrichtung comXline 2516
(LTE) Einbausatz zum Einbau in TELENOT-
Gefahrenmelderzentralen.

Das Netzteil der Gefahrenmelderzentrale
versorgt die Übertragungseinrichtung.

Übertragungsweg
– Analoger TK-Anschluss La/Lb
– Ethernet (IP)
– Mobilfunknetz

– Umweltklasse gemäß VdS 2110 Klasse II
– Betriebstemperatur -10 °C bis +55 °C
– Abmessungen Platine (BxHxT)
165x160x25 mm
– Abmessungen Antenne (HxØ) 100×30 mm
– Kabellänge Antenne 2,5 m

– Stromaufnahme in Ruhe ca. 100 mA (bei
12 V), bei aktiver Ethernet-
Schnittstelle
– Stromaufnahme in Ruhe ca. 60 mA (bei
24 V), bei aktiver Ethernet-
Schnittstelle
– Stromaufnahme in Ruhe ca. 150 mA (bei
12 V), bei zusätzlich stehender IP-
Verbindung via Mobilfunk
– Stromaufnahme in Ruhe ca. 70 mA (bei
24 V), bei zusätzlich stehender IP-
Verbindung via Mobilfunk
– Versorgungsspannung 10,2 V DC bis
30 V DC

Hersteller/Anbieter:

TELENOT ELECTRONIC GMBH
www.telenot.de
info@telenot.de
Wiesentalstr. 60
D-73434 Aalen-Hammerstadt
