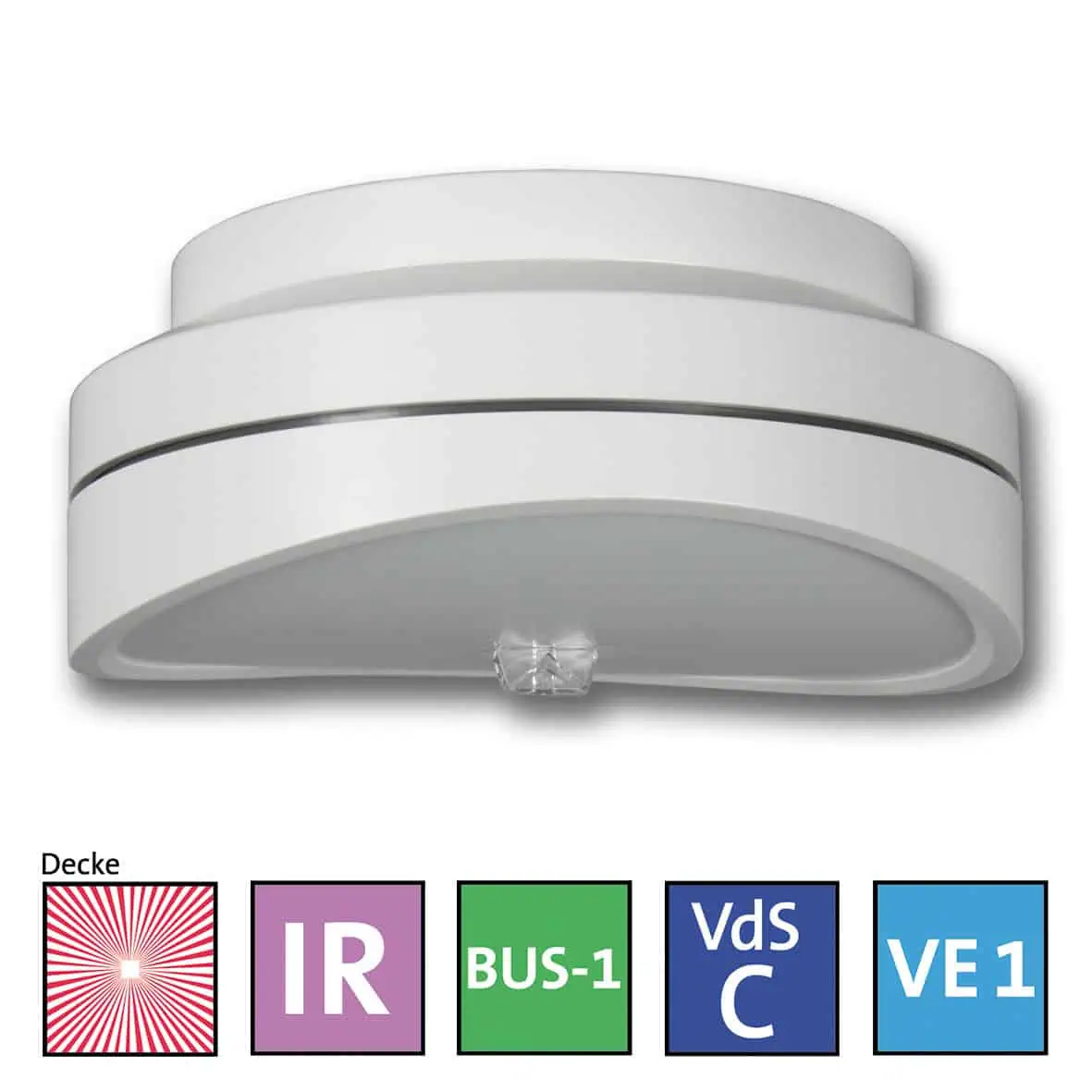

histar DUAL C360 BUS IR-MW-Decken-Bewegungsmelder

VSÖ-Klasse WS (W 160215/04 E)
VdS-Klasse C (G 115047)
EN 50131-2-4: Grad 3

Der Infrarot-Mikrowellen-Deckenmelder
histar 360 dient der Überwachung von
Innenräumen mit kritischen
Umgebungsbedingungen.
Er detektiert über seine Spiegeloptik
infrarote Wärmestrahlung, wie sie z. B.
vom menschlichen Körper abgestrahlt
wird.
Der zusätzlich eingebaute Mikrowellen-
Detektor erfasst Bewegungen nach dem
Dopplerprinzip. Der Mikrocontroller
verknüpft beide Systeme, die nach
völlig unterschiedlichen physikalischen
Eigenschaften arbeiten.

Die mikroprozessorgesteuerte
Signalverarbeitung XTRAP-Technologie
(Extended Threshold Regulated Algorithm
with Powermanagement) in Zusammenspiel
mit dem digitalen Pyroelement bieten
exzellente Falschalarmsicherheit und
hervorragende Detektionseigenschaften.
Alarmkriterien werden höchst effizient
von Störungen unterschieden.
Gleichzeitig ist der Stromverbrauch auf
ein Minimum reduziert.
Durch die gepulste Mikrowelle ist die
Stromaufnahme der DUAL-Bewegungsmelder
gegenüber anderen Meldern drastisch
reduziert und die Beeinflussung von
WLAN-Netzen ausgeschlossen.
Gleichzeitig gibt es bei unscharfem
Melder keine Mikrowellenbelastung, da
die Mikrowelle abgeschaltet wird.

Die Spiegeltechnologie mit 20
Erfassungsvorhängen ermöglicht ein
Maximum an Detektionssicherheit bei
einem Überwachungsbereich von bis zu 20
m im Durchmesser.

Der Melder erfüllt alle aktuellen
Anforderungen der Europäischen Norm EN
50131-2-4.

Merkmale
– Anschluss in BUS-1-Technik
– DUAL-Technologie (PIR, Mikrowelle)
– Mikrowellenfrequenz (ETSI EN 300440)
2450 MHz
– Mikrowellenleistung (EIRP) <0,03 mW - Äußerst geringer Stromverbrauch - Empfindlichkeitseinstellung in 4 Stufen über DIP-Schalter - Alarmspeicher - Mikrowelle bei unscharf abgeschaltet - Gepulste Mikrowelle (keine Rückwirkung auf WLAN) - Multifunktionelle Anzeige - Gehtest-Funktion - Montagehöhe 2 m bis 5 m - Umweltklasse gemäß VdS 2110 Klasse II - Betriebstemperatur -10 °C bis +55 °C - Schutzart IP30 - Abmessungen (ØxH) 127x55 mm Der histar DUAL C360 BUS ist zum Anschluss an Einbruchmelderzentralen in BUS-1-Technik vorgesehen. Zur Sabotageerkennung bei Entfernen von der Montagefläche ist der Melder mit einem kombinierten Öffnungs- und Abreißkontakt ausgerüstet. - Erfassungsbereich Ø 20 m bei 5 m Montagehöhe - Abdecküberwachung - Separate Meldungen über BUS-1 - für Einbruch und Abdeckung - für Sabotage und Störung - Überwachung auf Unterspannung - Automatischer 24-h-Selbsttest - Integrierter Abreißkontakt - Farbe RAL 9016 Verkehrsweiß - Stromaufnahme in Ruhe ca. 0,75 mA - Stromaufnahme bei leucht. LED ca. 3,75 mA - Versorgungsspannung 9 V DC bis 15 V DC VE 1 St. Hersteller/Anbieter: TELENOT ELECTRONIC GMBH www.telenot.de info@telenot.de Wiesentalstr. 60 D-73434 Aalen-Hammerstadt
