Funk-Alarmsystem compact easy 200H-FK/ 2516 (LTE)/ BT 800 / V4

VSÖ-Klasse GS-N (GS-N 200608/06 E)
VdS-Klasse A (G 109708)
Schalteinrichtung
Einbruchmelderzentrale H 108001
Schalteinrichtung H 109010
VdS-Klasse A (G 108701)
Einbruchmelderzentrale
EN 50131-3: Grad 2

Das drahtlose Sicherungssystem DSS2 A
(VdS-Systemanerkennung S 109705)
ermöglicht die Integration von Funk-
Komponenten in Einbruchmelderzentralen
complex 200H/400H.
Mit Hilfe von bis zu 2 Funk-Gateways
FGW 210, angeschlossen am com2BUS der
EMZ, werden Funkmelder mit der EMZ
verbunden. Damit wird aus einer
konventionellen EMZ eine Hybrid-EMZ.
Das besondere Merkmal am Funk ist die
Ausbreitung der Funkwellen durch Mauern
und über Grundstücksgrenzen usw.
hinweg. Diese zunächst nützliche
Eigenschaft kann aber dann störend
wirken, wenn mehrere Funk-Komponenten
in räumlicher Nähe die gleichen
Funkfrequenzen benutzen.
Da diese Zustände ständig wechseln
können, ist ein Verfahren notwendig,
welches im Bedarfsfall automatisch von
belegten auf unbelegte Funkkanäle
umschaltet, ohne dass Meldungen
verloren gehen.
Ein solches Verfahren ist das
automatische Frequenzmanagementsystem
MCRT® von TELENOT.
Für das DSS2 ist das ISM-Frequenzband
(433,05 MHz bis 434,79 MHz) nach einem
TELENOT-eigenen Kanalraster in 12
Funkkanäle aufgeteilt. Das MCRT-System
wählt daraus automatisch drei
ungestörte Kanäle für die
Datenübertragung aus. Kommt es auf
einem Kanal während des Betriebes zu
Beeinflussungen durch andere
Funkaktivitäten, wird automatisch auf
den anderen, nicht gestörten, Kanal
gewechselt.
Alle DSS2-Funk-Komponenten arbeiten
bidirektional und sind somit in der
Lage, Meldungen zu senden und zu
empfangen.
Die Funkreichweite der Funk-Komponenten
ist abhängig von den örtlichen
Gegebenheiten und kann je nach Anzahl
und Art der zu durchdringenden Wände
und Decken variieren. Das entspricht in
etwa den Reichweiteverhältnissen, wie
man sie auch von einem schnurlosen
Telefon kennt.
Das Funk-Alarmsystem wird mit der
Parametriersoftware compasX
parametriert.

Merkmale Drahtloses Sicherungssystem
DSS2
– Bis zu 2 Funk-Gateways FGW 210
anschaltbar
– Automatisches Frequenzmanagementsystem
– Betriebssichere Funktion im ISM-
Frequenzband
– Systemspezifisches Kanalraster aus 12
Kanälen
– Fremdfunk-Anzeige und Meldung
– Statistische Kanalbewertung
– Permanenter Dreikanalbetrieb auf den
besten Kanälen
– Schnelle Umschaltung auf Ersatzkanäle
– Werkscodierung aller Systemkomponenten
– Über 16 Mio. Codierungen je
Komponententyp
– Automatisches Einlernen der
Systemkomponenten
– Stetiger Selbsttest der
Systemkomponenten
– Wechselcode des sicherheitsrelevanten
Datenverkehrs
– Integration von max. 100 Funk-
Komponenten / 165 Meldepunkte an der EMZ

Das Funk-Alarmsystem compact easy ist
für den Einsatz im privaten und
kleingewerblichen Bereich vorgesehen.
Die Einbruchmelderzentrale verwaltet
zwei Sicherungsbereiche und ist für den
Aufbau mittlerer Sicherungsanlagen
gemäß den VdS-Richtlinien (Klasse A),
VdS-Home sowie der VDE 0833 geeignet.

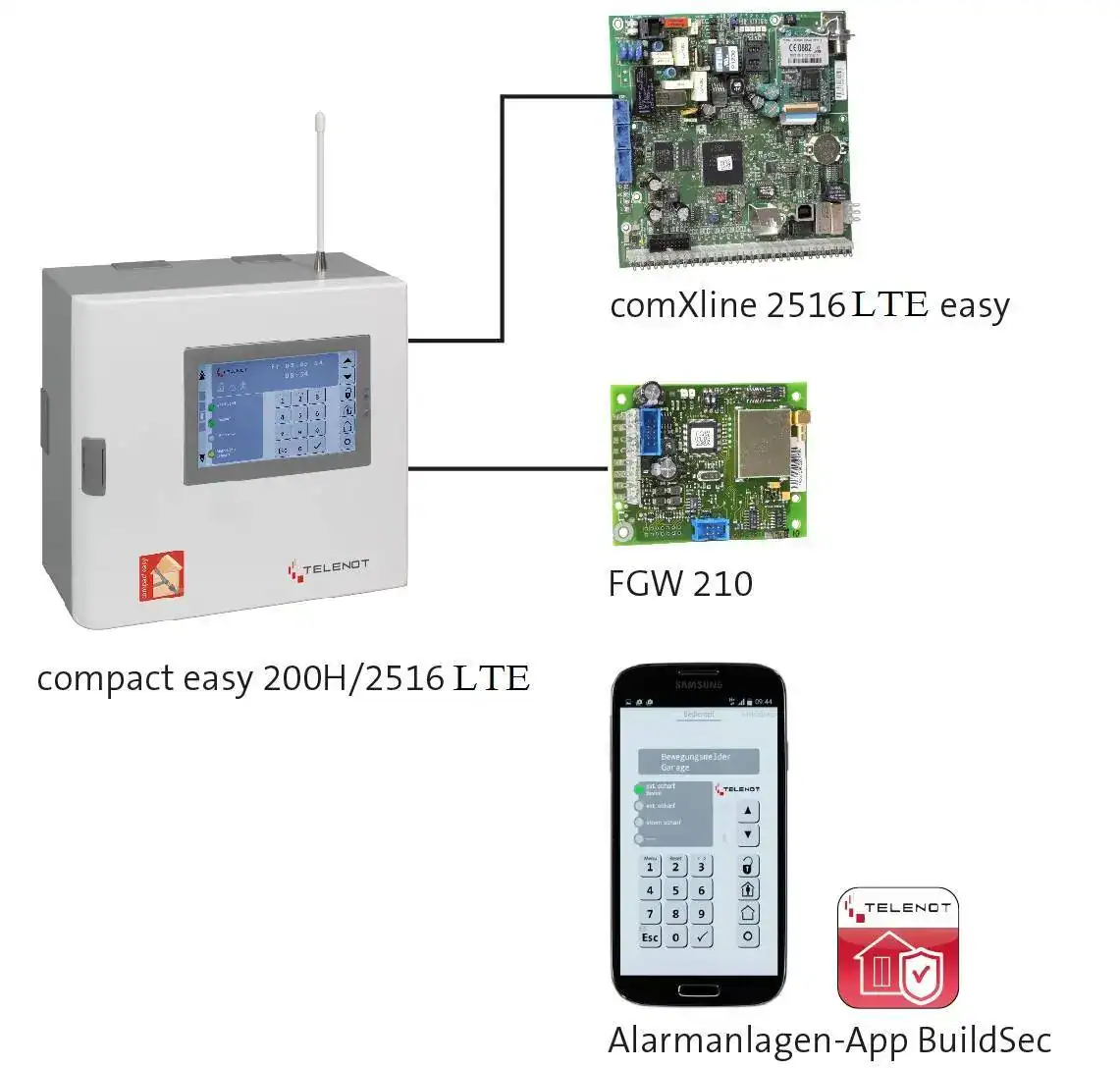

Mit dem integrierten Funk-Gateway FGW
210 lassen sich Komponenten per Funk in
das Einbruchmeldesystem integrieren.
Die Zentrale verbindet somit alle
Vorteile eines verdrahteten Systems mit
denen eines Funk-Alarmsystems.

Zur Alarmübermittlung ist in der
Zentrale eine Übertragungseinrichtung
comXline 2516 (LTE) easy integriert.
Der Betrieb dieser
Übertragungseinrichtung ist nur in
Verbindung mit einer
Einbruchmelderzentrale complex 200H-FK
easy möglich.
Es besteht ausschließlich eine serielle
Anbindung an die Einbruchmelderzentrale
sowie eine reduzierte Anzahl an
Teilnehmertypen (über Festnetz (la/lb)
ist nur Teilnehmertyp “Sprache”
möglich).

Die Alarmanlagen-App BuildSec 4.0
ermöglicht die komfortable Bedienung
und Visualisierung des Funk-
Alarmsystems über Smartphone.

– Anschlusstechnik Federkraftklemmen
– Busorientiertes System, basierend auf
dem TELENOT-Systembus com2BUS
– 2 Sicherungsbereiche realisierbar
– Erstmelderkennung
– Gehtest-Funktion
– Einmannrevision
– Betrieb mit Einschalt- und
Alarmverzögerung (Schleusenfunktion)
möglich
– 8 konventionelle Meldergruppen
– 1 BUS-1 für max. 63 BUS-1-Adressen
– Systembus com2BUS
– 1 Schnittstelle zum Anschluss
beliebiger comlock-/cryplock-Leser für
Schalteinrichtung und Zutrittskontrolle
– Ereignisspeicher (1365 Ereignisse)
– Langzeitspeicher Funk (1365
Ereignisse)
– 3 Relaisausgänge (parametrierbar)
– 15 Transistorausgänge
– Erweiterbar mit bis zu 16 Modulen
comlock 410 / hilock 203 / TM2 C2B
– Serielle Schnittstelle (für
detaillierte Meldungsübertragung und
Fernservice) zur Übertragungseinrichtung
– App-fähig (Alarmanlagen-App BuildSec
4.0)
– hiXServer-fähig (optional mit
Erweiterungsmodul CXK-1, nicht im
Lieferumfang enthalten)
– Parametrierbar oder
fernparametrierbar mit
Parametriersoftware compasX

– Integriertes Touch-Bedienteil BT 800
– Integriertes Funk-Gateway FGW 210
– Integrierte Übertragungseinrichtung
comXline 2516 (LTE) easy
– Freischaltung Alarmanlagen-App
Buildsec 4.0
– Integriertes Netzteil 230 V AC / 12 V
DC / 7 Ah
– Umweltklasse gemäß VdS 2110 Klasse II
– Betriebstemperatur -10 °C bis +55 °C
– Schutzart IP40
– Material Stahlblech pulverbeschichtet
– Abmessungen (BxHxT) 310x275x126 mm
– Farbe Gehäusetür RAL 9016 Verkehrsweiß
– Farbe Gehäuseunterteil RAL 9006
Weißaluminium
– Stromaufnahme ca. 150 mA
– Stromaufnahme BT 800 in Betrieb ca.
270 mA
– Versorgungsspannung 230 V AC

Hersteller/Anbieter:

TELENOT ELECTRONIC GMBH
www.telenot.de
info@telenot.de
Wiesentalstr. 60
D-73434 Aalen-Hammerstadt

Funk-Alarmsystem compact easy 200H-FK/ 2516 (LTE)/ BT 800 / V4
