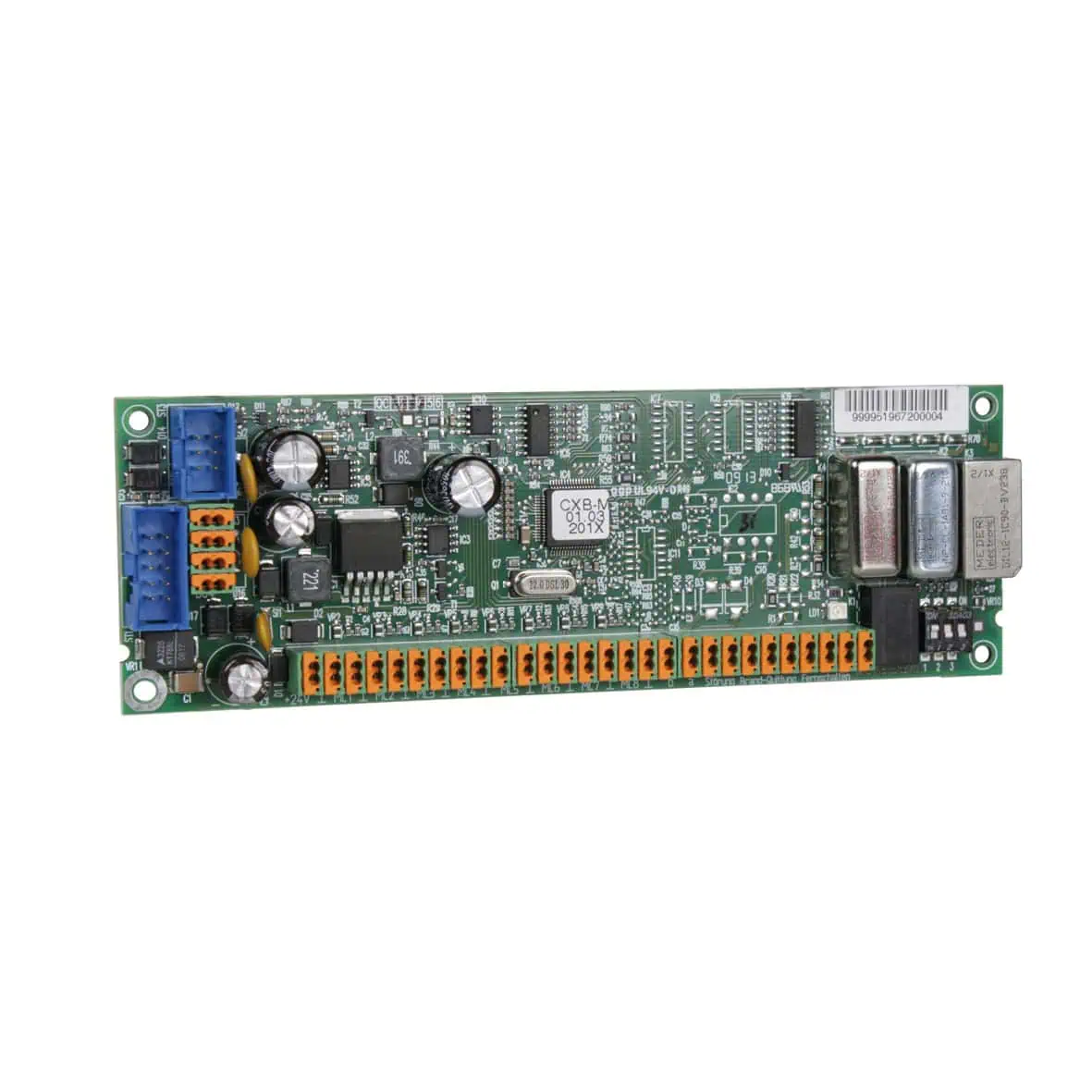

Erweiterungsmodul CXB-M (Meldelinienerweiterung)

VdS-anerkannt, Zubehör der ÜE

Erweiterungsmodul CXB-M zur Erweiterung
der TELENOT-Übertragungseinrichtungen
um eine Brandmeldeschnittstelle gemäß
DIN 14675.

Darüber hinaus erweitert das
Erweiterungsmodul CXB-M die
Übertragungseinrichtungen hiline1,
comXline 1516, 2516, 3516 um 8
Meldelinieneingänge und einen
Fernschaltkanal.
Die Brandmelderzentrale überwacht gemäß
DIN 14675 die Verbindung zu den
Meldelinien des Erweiterungsmoduls. Die
Brandmeldeschnittstelle beinhaltet auch
die Störungsmeldung der
Übertragungseinrichtung an die
Brandmelderzentrale und die Rückmeldung
der Quittung von der Feuerwehr zur
Brandmelderzentrale.

Nutzung in Verbindung mit einer
Übertragungseinrichtung hiline1:

Bis zu 4 Erweiterungsmodule CXB können
über die com2BUS-Schnittstelle bis zu
1000 m von der Übertragungseinrichtung
hiline1 abgesetzt montiert werden.
In der Summe lässt sich die
Übertragungseinrichtung auf insgesamt
36 Meldelinien und 5 Fernschalt-
Relaisausgänge erweitern.
Der kombinierte Betrieb mit
Erweiterungsmodulen CXB und CXF an
einer ÜE ist möglich.

Nutzung in Verbindung mit einer
Übertragungseinrichtung comXline:

Die Platine lässt sich direkt auf die
comXline-Übertragungseinrichtung
aufstecken. Weitere 7
Erweiterungsmodule CXB können über die
com2BUS-Schnittstelle bis zu 1000 m von
der
Übertragungseinrichtung abgesetzt
montiert werden.
In der Summe lässt sich die
Übertragungseinrichtung auf insgesamt
72 Meldelinien und 9 Fernschalt-
Relaisausgänge erweitern.
Der kombinierte Betrieb mit
Erweiterungsmodulen CXB und CXF an
einer ÜE ist möglich.

– 8 widerstandsüberwachte Meldelinien
– 1 Fernschalt-Relaisausgang
– 1 Brandmeldeschnittstelle gemäß DIN
14675
– 1 Brand-Quittungs-Ausgang
– 1 Störungsausgang
– Integrierter DC/DC-Stabilisator zum
Betrieb der ÜE mit 24 V DC aus der BMZ
– Abmessungen (BxHxT) 155x52x20 mm
– Versorgungsspannung 10,2 V DC bis
30 V DC
