comXline 2516 Gehäusetyp S3 -weiss-

VSÖ-Klasse WS (W 100621/06 E)
Zertifikat der Leistungsbeständigkeit
(VdS) 0786-CPR-20905
VdS-Nr. G 109807
EN 50131-10
EN 50136-2
EN 54-21

Die Geräte dienen zur Übermittlung von
Gefahrenmeldungen (Einbruch, Überfall,
Brand usw.) und technischen Alarmen
(Betriebszustände, Grenzwerte,
Störungen).
Die Übertragungseinrichtung comXline
2516 gehört zur Generation der Next-
Generation IP-Übertragungseinrichtungen.
Es stehen drei Übertragungswege zur
Verfügung: der analoge
Telefonanschluss, der Ethernet-
Anschluss und der GSM-Funkweg (comXline
2516 (GSM)).
Über den analogen Telefonanschluss und
den GSM-Funkweg können die Meldungen
entweder als Sprache oder digitales
Protokoll 2465 oder Contact ID (SIA DC-
5) übertragen werden. Über den Ethernet-
Anschluss werden die Meldungen im
Protokoll VdS 2465-S2 und Contact ID
(SIA DC-09) übertragen.
Die Geräte entsprechen den Richtlinien
VdS 2463, der DIN EN 50136 und
berücksichtigten die Richtlinien VdS
2465-S2 (Protokollerweiterung TCP) und
VdS 2471-A13 (Anschaltung an TCP/IP).
Das GSM-Gerät eignet sich zum Einsatz
in Brandmeldeanlagen gemäß DIN 14675
und EN 54-21 und für
Einbruchmeldeanlagen nach DIN EN 50131-
1.
Mit Abreißmelder entspricht die
Übertragungseinrichtung den
Anforderungen von DIN EN 50131-10 Grad
4.
Die menügeführte Parametrierung ist aus
der Ferne oder vor Ort mittels USB-
Anschluss und der PC-
Parametriersoftware compasX möglich.

Allgemeine Merkmale
– Parallele S1-Schnittstelle gemäß VdS
2463 mit 8 Meldelinieneingängen
– Mit Erweiterungsmodul CXF auf 200
Meldelinien erweiterbar
– com2BUS-Schnittstelle zum Anschluss
einer EMZ
– Detaillierte Meldungsübertragung
(Klartextmeldungen)
– Fernservice der EMZ complex/hiplex
– Aktivierung der Meldelinien durch
Öffnung, Schließung oder als
Statusfunktion; die Mindestdauer und
die Widerstandsüberwachung sind einzeln
parametrierbar
– Die Mindestsignaldauer zur
Aktivierung der Meldelinien ist
parametrierbar, so dass kurze Impulse
zu keiner Alarmauslösung führen
– 32 Zielrufnummern mit je 32 Stellen
parametrierbar
– 32 Identnummern mit je 12 Stellen
parametrierbar
– Freie Zuordnung der Zielrufnummern
sowie der Identnummern und der
Anwahlfolge zu den Meldelinien
– Anzahl der Anrufe (Zyklenzahl) und
Wartezeit (Zyklenzeit) parametrierbar
– Störungs-Relaisausgang
– Universeller, parametrierbarer
Relaisausgang
– 1 Fernschalt-Relaisausgang
– Mit Erweiterungsmodul CXF auf 96
Fernschaltrelais erweiterbar
– Universalrelais FS10, z. B. für
Router-Reset
– Integrierter Ereignisspeicher (2046
Ereignisse) mit Echtzeituhr
– Parametrierung über USB-Schnittstelle
mit Parametriersoftware compasX
– Firmware flashbar über IP, GSM und
USB-Schnittstelle
– Fernservice der ÜE (Abfrage,
Diagnose, Online-Mode, Parametrierung,
Flashen)
– Onboard-Puffer-Batterie

Merkmale Ethernet-Anschluss
– Schnittstelle: 10/100 Mbit/s
(Autonegotiation)
– Kanäle: bis zu 4 stehende Verbindungen
– Bandbreite: <0,5 kBit/s je
Standverbindung
– Datenvolumen: <150 MB/Monat bei
Polling gemäß VdS (Pollzyklusdauer ca.
4 s) je Standverbindung
– Protokoll: TCP/IP – DHCP
– VdS-Richtlinien: VdS 2465-S2
(Protokollerweiterung TCP) / VdS 2471-
A13 (Anschaltung an TCP/IP)
– SMTP (E-Mail unverschlüsselt)
– Meldungsübertragung:
– VdS 2465-S2 (Protokollerweiterung TCP)
– SIA DC-09 Contact ID (IP)
– E-Mail (unverschlüsselt)
– DIN EN 50136-1:2011 Kat SP6

Merkmale analoger Telefonanschluss
– Stetige automatische Überwachung der
Verfügbarkeit des Telefonanschlusses
– Blockade- und Sabotagefreischaltung
des Telefonanschlusses
– Mehrfrequenzwahlverfahren (MFV)
– CLIP-Funktionalität
– Amtsholung in TK-Anlagen über
Kennziffervorwahl oder Flash-Funktion
– Fernabfragbar (anrufbar)
– Anrufkreis abschaltbar
– Meldungsübertragung:
– 1200 Baud (gemäß VdS 2471 A4)
– 10 Baud TELIM-/TELENOT-Protokoll
– SIA DC-05 Contact ID
– Sprache (dynamisch organisierter
Sprachspeicher mit 240 s)
– SMS
– DIN EN 50136-1:2011 Kat SP4

Merkmale GSM-Funkweg (comXline 2516
(GSM))
– Stetige automatische Überwachung der
Verfügbarkeit des GSM-Zugangs zyklisch
alle 10 s
– Funknetz: Quadband (GSM 850, 900,
1800, 1900 MHz) mit Datenübertragung
– Meldungsübertragung:
– Protokoll VdS 2465
– SIA DC-05 Contact ID (GSM)
– SMS
– Sprache (dynamisch organisierter
Sprachspeicher mit 240 s)
Für den Teilnehmertyp VdS 2465, SIA DC-
05 muss die SIM-Karte den
leitungsvermittelnden Datendienst CSD
(Circuit Switched Data) unterstützen
– DIN EN 50136-1:2011 Kat SP4

Merkmale GPRS (comXline 2516 (GSM))
– Meldungsübertragung:
– VdS 2465-S2 (Protokollerweiterung TCP)
– SIA DC-09 Contact ID (GPRS)
– Bedarfsgesteuerte Verbindung
– Datenvolumen pro Meldungsübertragung
ca. 1,5 kB
– Stehende Verbindung
– Datenvolumen bei stehender Verbindung
<260 MB/Monat, bei Polling 4 s
– DIN EN 50136-1:2011 Kat SP5

CXF 16/8
– Erweitert die Übertragungseinrichtung
um 16 Meldelinieneingänge und 8
Fernschaltausgänge

CXB
– CXB-M: Schnittstelle BMA gemäß DIN
14675
– CXB-D: Schnittstelle für
Diodenhauptmelder
– CXB-F: Schnittstelle für
Frequenzhauptmelder

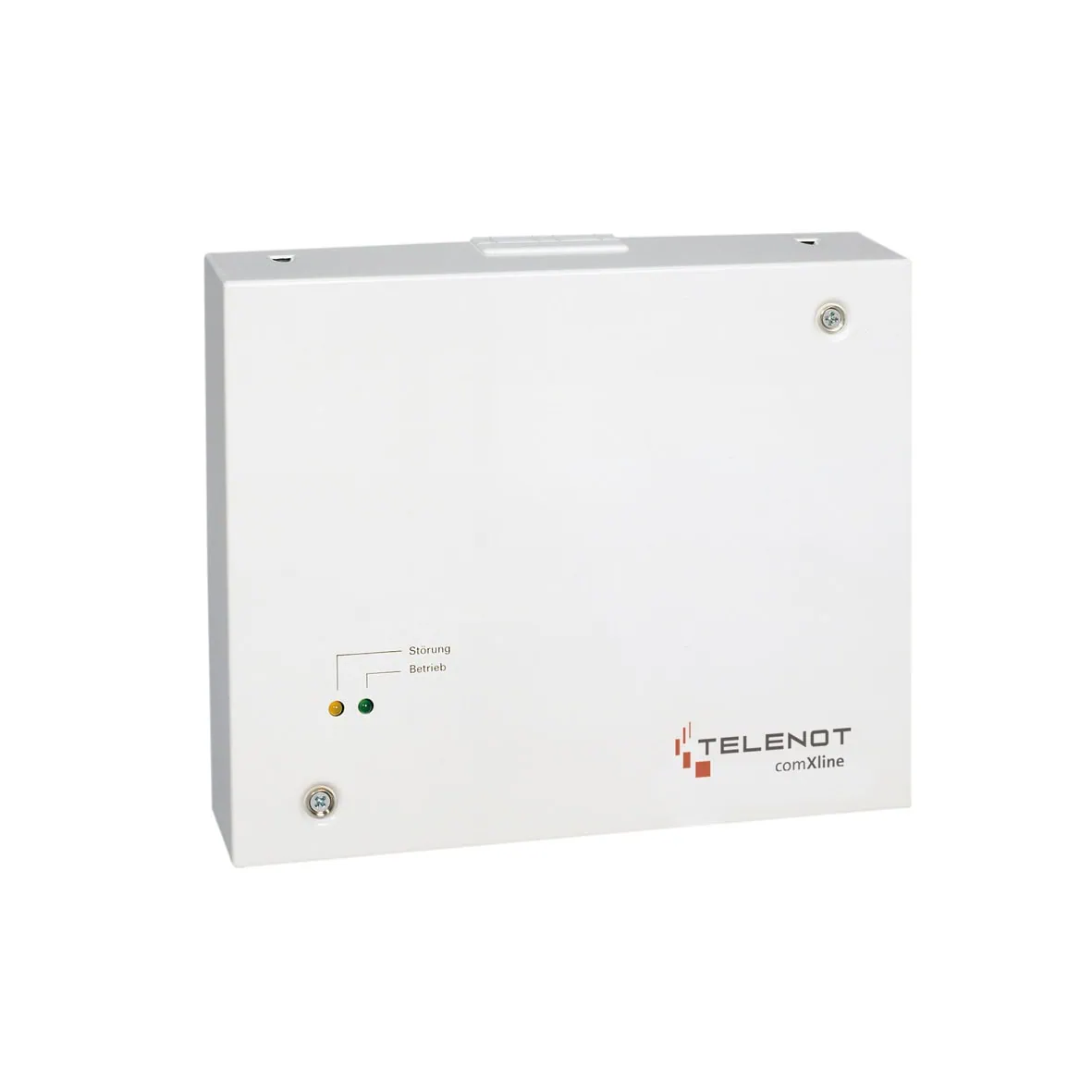

Übertragungseinrichtung comXline 2516
im Gehäusetyp S3.

Zur Sabotageerkennung bei Entfernen der
Montagefläche ist ein Abreißmelder als
Zubehör erhältlich.

Übertragungsweg
– Analoger TK-Anschluss La/Lb
– Ethernet (IP)

Gehäuse S3
– Umweltklasse gemäß VdS 2110 Klasse II
– Betriebstemperatur -10 °C bis +55 °C
– Schutzart IP40
– Abmessungen (BxHxT) 250x205x55 mm
– Farbe RAL 9016 Verkehrsweiß

– Stromaufnahme in Ruhe ca. 100 mA (bei
12 V), bei aktiver Ethernet-
Schnittstelle
– Stromaufnahme in Ruhe ca. 30 mA (bei
24 V), bei stehender Ethernet-IP-
Verbindung
– Versorgungsspannung 10,2 V DC bis
30 V DC
