hiplex 8400H S110 Einbruchmelderzentrale

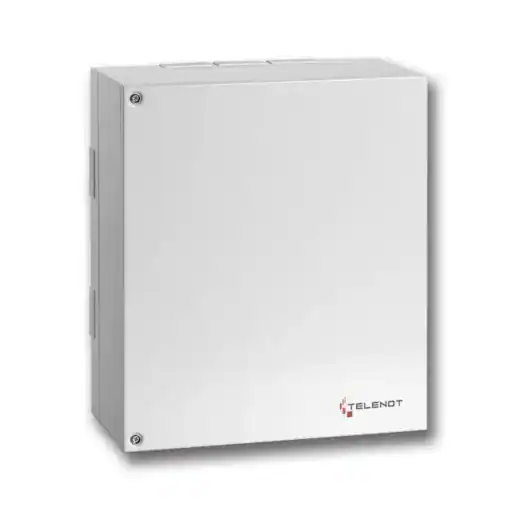

hiplex 8400H S110 Einbruchmelderzentrale VSÖ-Klasse WS (W 170918/03 E) Schalteinrichtung VSÖ-Klasse WS (W 170918/02 E) Einbruchmelderzentrale VdS-Klasse C (G 117001) Einbruchmelderzentrale VdS-Klasse C (G 117002) Schalteinrichtung EN 50131-3: Grad 3 Die hiplex 8400H ist eine Einbruchmelderzentrale entsprechend den Bestimmungen, Vorschriften und Richtlinien DIN EN 50131 Grad 3, der VdS-Klasse C, VDE 0833 und der ÜEA-Richtlinien der Polizei. Die Einbruchmelderzentrale ist für den Einsatz im gewerblichen, industriellen und privaten Bereich geeignet. Für die verschiedenen Ausbaustufen stehen unterschiedliche Gehäusetypen zur Verfügung. Die Leser-Schnittstelle zur Anschaltung von comlock-/cryplock-Lesern kann neben der Funktion als Schalteinrichtung auch zur Zutrittskontrolle verwendet werden. Die Einbruchmelderzentrale ist in einem stabilen, plombierbaren Stahlblechgehäuse mit Kabeleinführungen eingebaut. Das Netzteil 12 V / 34 Ah ist auf der Zentralenplatine integriert. Zum Einbau einer TELENOT-Übertragungseinrichtung ist ein Montageplatz vorhanden. Mit der Alarmanlagen-App BuildSec 4.0 ist die Bedienung und Darstellung von Betriebszuständen in der Einbruchmelderzentrale über Smartphone und Tablet möglich. Unterstützte Betriebssysteme sind iOS und Android. Über die Parametriersoftware hipas-User können Kunden, Betreiber und Wachdienste Funktionen wie z. B. Personencodegruppen oder Personenberechtigungen anzeigen und bearbeiten oder den Ereignisspeicher auslesen. Merkmale – Busorientiertes System, basierend auf dem TELENOT-Systembus com2BUS – Bis zu 15 unabhängige Sicherungsbereiche und 1 Zentralen-Schutzbereich realisierbar – Bis zu 512 Meldebereiche parametrierbar – Bis zu 1000 Codes parametrierbar – 5 Zeitmodelle mit jeweils 8 Zeitbereichen parametrierbar – Erstmelderkennung – Gehtest-Funktion – Einmannrevision – Betrieb mit Austritts-/Zutrittsweg (z. B. externe Scharfschaltung über Bedienteil) möglich – Ereignisspeicher – VdS (4000 Ereignisse) – VdS scharf / unscharf (1000 Ereignisse) – Alarme (1000 Ereignisse) – Global (100.000 Ereignisse) – Erweiterbar mit bis zu 8 ISO-Expandern je com2BUS – Erweiterbar mit bis zu 8 Erweiterungsplatinen hislave 8000 – Erweiterbar mit bis zu 48 Tagalarmmodulen TM2 C2B – Erweiterbar mit bis zu 48 Türmodulen comlock 410 – Erweiterbar mit bis zu 48 Transceiver hilock 203 – Erweiterbar mit bis zu 48 Meldergruppenmodulen 5-MGM C2B – Parallele und serielle Schnittstelle (für detaillierte Meldungsübertragung) zur Übertragungseinrichtung – Ethernet-Schnittstelle zum Anschluss an einen Router für den Fernservice über hipas und die Bedienung über die Alarmanlagen-App BuildSec 4.0 – App-fähig (Alarmanlagen-App BuildSec 4.0) – hiXServer-fähig – Schnittstelle für Drucker oder zur Vernetzung mit Gebäudemanagementsystem / EIB/KNX – Integriertes Netzteil 12 V / 34 Ah – Firmware-Update über hipas-Parametriersoftware möglich Einbruchmelderzentrale hiplex 8400H im Gehäusetyp S110. Das Gehäuse S110 ist ein modulares Gehäuse und bietet 4 Montageplätze für Einbauplatten. Einer der 4 Montageplätze ist mit einer Einbauplatte hiplex / S110/S120 und einer Einbruchmelderzentrale hiplex 8400H bestückt. Es stehen unterschiedliche Einbauplatten (z. B. hiplex, Verteiler,…) zur Verfügung. Durch die drehbare Gehäuserückwand können die Kabel von unten oder oben eingeführt werden. Zur Sabotageerkennung bei Entfernen von der Montagefläche ist ein Abreißmelder als Zubehör erhältlich. Einbruchmelderzentrale – Anschlusstechnik Federkraftklemmen – Bis zu 15 unabhängige Sicherungsbereiche und 1 Zentralen-Schutzbereich realisierbar – 3 com2BUS-Stränge (2 physikalisch getrennt) für Bedienteile, Türmodule, Meldergruppenmodule und andere Peripheriegeräte – 2 getrennte Schnittstellen zum Anschluss von comlock-/cryplock-Lesern – 2 getrennte BUS-1-Stränge (für je 63 BUS-1-Adressen) – 16 konventionelle Meldergruppen – 3 Relaisausgänge – 15 Transistorausgänge +12-V-schaltend – 6 Transistorausgänge GND-schaltend Gehäuse S110 – 1 Montageplatz mit Einbauplatte hiplex / S110/S120 und Einbruchmelderzentrale hiplex 8400H (im Lieferumfang enthalten) – 3 Montageplätze für den Einbau jeweils einer Einbauplatte (nicht im Lieferumfang enthalten) – Einbauplatte hiplex / S110/S120 – Einbauplatte comXline / S110/S120 – Einbauplatte hilock 5500 / Typ 1 / S110/S120 – Einbauplatte hilock 5500 / Typ 2 / S110/S120 – Einbauplatte Verteiler / Netzteil / S110/S120 – Einbauplatte Router / S110/S120 – Einbauplatte Blanko / S110/S120 – 5 universelle Montageplätze – 3 Stellplätze für Akku 12 V / 26 Ah oder 6 Stellplätze 12 V / 12 Ah – Umweltklasse gemäß VdS 2110 Klasse II – Betriebstemperatur -10 °C bis +55 °C – Schutzart IP40 – Material Gehäuse Stahlblech pulverbeschichtet – Abmessungen (BxHxT) 670x800x250 mm – Stromaufnahme ca. 95 mA – Versorgungsspannung 230 V AC
