Einbruchmelderzentrale hiplex 8400H S110

VSÖ-Klasse WS (W 170918/03 E)
Schalteinrichtung
VSÖ-Klasse WS (W 170918/02 E)
Einbruchmelderzentrale
VdS-Klasse C (G 117002)
Schalteinrichtung
VdS-Klasse C (G 117001)
Einbruchmelderzentrale
EN 50131-3: Grad 3

Die hiplex 8400H ist eine
Einbruchmelderzentrale entsprechend den
Bestimmungen, Vorschriften und
Richtlinien DIN EN 50131 Grad 3, der
VdS-Klasse C, VDE 0833 und der ÜEA-
Richtlinien der Polizei. Die
Einbruchmelderzentrale ist für den
Einsatz im gewerblichen, industriellen
und privaten Bereich geeignet.

Mit dem optionalen Funk-Gateway FGW230
bzw. FGW310 lassen sich Komponenten per
Funk in die Einbruchmelderzentrale
integrieren.

Für die verschiedenen Ausbaustufen
stehen unterschiedliche Gehäusetypen
zur Verfügung.
Die Leser-Schnittstelle zur Anschaltung
von comlock-/cryplock-Lesern kann neben
der Funktion als Schalteinrichtung auch
zur Zutrittskontrolle verwendet werden.
Das Netzteil 12 V / 34 Ah ist auf der
Zentralenplatine integriert.

Mit der Alarmanlagen-App BuildSec 4.0
ist die Bedienung und Darstellung von
Betriebszuständen in der
Einbruchmelderzentrale über Smartphone
und Tablet möglich. Unterstützte
Betriebssysteme sind iOS und Android.

Über die Parametriersoftware hipas-User
können Kunden, Betreiber und
Wachdienste Funktionen wie z. B.
Personengruppen oder
Personenberechtigungen anzeigen und
bearbeiten oder den Ereignisspeicher
auslesen.

Merkmale
– Busorientiertes System, basierend auf
dem TELENOT-Systembus com2BUS
– Bis zu 15 unabhängige
Sicherungsbereiche und 1 Zentralen-
Schutzbereich realisierbar
– Bis zu 512 Meldebereiche
parametrierbar
– Bis zu 1000 Codes parametrierbar
– 5 Zeitmodelle mit jeweils 8
Zeitbereichen parametrierbar
– Erstmelderkennung
– Gehtest-Funktion
– Einmannrevision
– Betrieb mit Austritts-/Zutrittsweg
(z. B. externe Scharfschaltung über
Bedienteil) möglich
– Ereignisspeicher
– VdS (4000 Ereignisse)
– VdS scharf / unscharf (1000
Ereignisse)
– Alarme (1000 Ereignisse)
– Global (10.000 Ereignisse)
– Erweiterbar mit bis zu 2 Funk-
Gateways FGW 230 für DSS2/DSS3-
Komponenten
– Erweiterbar mit bis zu 4 Funk-
Gateways FGW 310 für DSS3-Komponenten
– Erweiterbar mit bis zu 8 ISO-
Expandern je com2BUS
– Erweiterbar mit bis zu 8
Erweiterungsplatinen hislave 8000
– Erweiterbar mit bis zu 48
Tagalarmmodulen TM2 C2B
– Erweiterbar mit bis zu 48 Türmodulen
comlock 410
– Erweiterbar mit bis zu 190 Türmodulen
MT810
– Erweiterbar mit bis zu 48 Transceiver
hilock 203
– Erweiterbar mit bis zu 190 Ein-
Ausgangsmodulen MI/MIO
– Erweiterbar mit bis zu 48
Meldergruppenmodulen 5-MGM C2B
– Parallele und serielle Schnittstelle
(für detaillierte Meldungsübertragung)
zur Übertragungseinrichtung
– Ethernet-Schnittstelle zum Anschluss
an einen Router für den Fernservice
über hipas und die Bedienung über die
Alarmanlagen-App BuildSec 4.0
– App-fähig (Alarmanlagen-App BuildSec
4.0)
– hiXServer-fähig
– Schnittstelle für Drucker oder zur
Vernetzung mit Gebäudemanagementsystem
/ EIB/KNX
– Integriertes Netzteil 12 V / 34 Ah
– Firmware-Update über hipas-
Parametriersoftware möglich

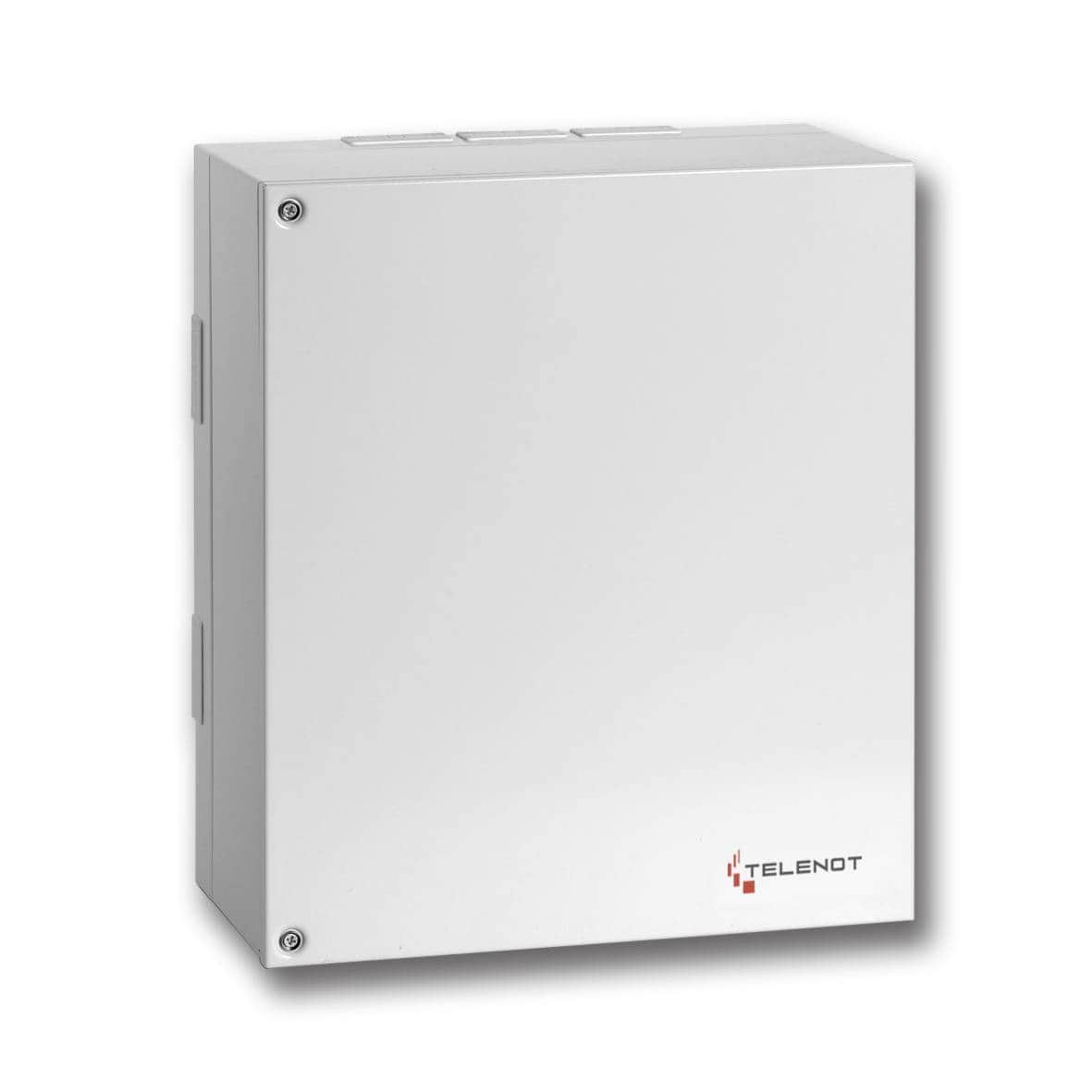

Einbruchmelderzentrale hiplex 8400H im
Gehäusetyp S110.

Das Gehäuse S110 ist ein modulares
Gehäuse und bietet 4 Montageplätze für
Einbauplatten.
Einer der 4 Montageplätze ist mit einer
Einbauplatte hiplex / S110/S120 und
einer Einbruchmelderzentrale hiplex
8400H bestückt.
Es stehen unterschiedliche
Einbauplatten (z. B. hiplex,
Verteiler,…) zur Verfügung.
Durch die drehbare Gehäuserückwand
können die Kabel von unten oder oben
eingeführt werden.

Zur Sabotageerkennung bei Entfernen der
Montagefläche ist ein Abreißmelder als
Zubehör erhältlich.

Einbruchmelderzentrale
– Anschlusstechnik Federkraftklemmen
– Bis zu 15 unabhängige
Sicherungsbereiche und 1 Zentralen-
Schutzbereich realisierbar
– 3 com2BUS-Stränge (2 physikalisch
getrennt) für Bedienteile, Türmodule,
Meldergruppenmodule und andere
Peripheriegeräte
– 2 getrennte Schnittstellen zum
Anschluss von comlock-/cryplock-Lesern
– 2 getrennte BUS-1-Stränge (für je 63
BUS-1-Adressen)
– 16 konventionelle Meldergruppen
– 3 Relaisausgänge
– 15 Transistorausgänge +12-V-schaltend
– 6 Transistorausgänge GND-schaltend

Gehäuse S110
– 1 Montageplatz mit Einbauplatte
hiplex / S110/S120 und
Einbruchmelderzentrale hiplex 8400H (im
Lieferumfang enthalten)
– 3 Montageplätze für den Einbau
jeweils einer Einbauplatte (nicht im
Lieferumfang enthalten)
– Einbauplatte hiplex / S110/S120
– Einbauplatte comXline / S110/S120
– Einbauplatte hilock 5500 / Typ 1 /
S110/S120
– Einbauplatte hilock 5500 / Typ 2 /
S110/S120
– Einbauplatte Verteiler / Netzteil /
S110/S120
– Einbauplatte Router / S110/S120
– Einbauplatte Blanko / S110/S120
– 5 universelle Montageplätze
– 3 Stellplätze für Akku 12 V / 26 Ah
oder 6 Stellplätze 12 V / 12 Ah
– Umweltklasse gemäß VdS 2110 Klasse II
– Betriebstemperatur -10 °C bis +55 °C
– Schutzart IP40
– Material Gehäuse Stahlblech
pulverbeschichtet
– Abmessungen (BxHxT) 670x800x250 mm

– Stromaufnahme ca. 95 mA
– Versorgungsspannung 230 V AC

Hersteller/Anbieter:

TELENOT ELECTRONIC GMBH
www.telenot.de
info@telenot.de
Wiesentalstr. 60
D-73434 Aalen-Hammerstadt

Einbruchmelderzentrale hiplex 8400H S110
