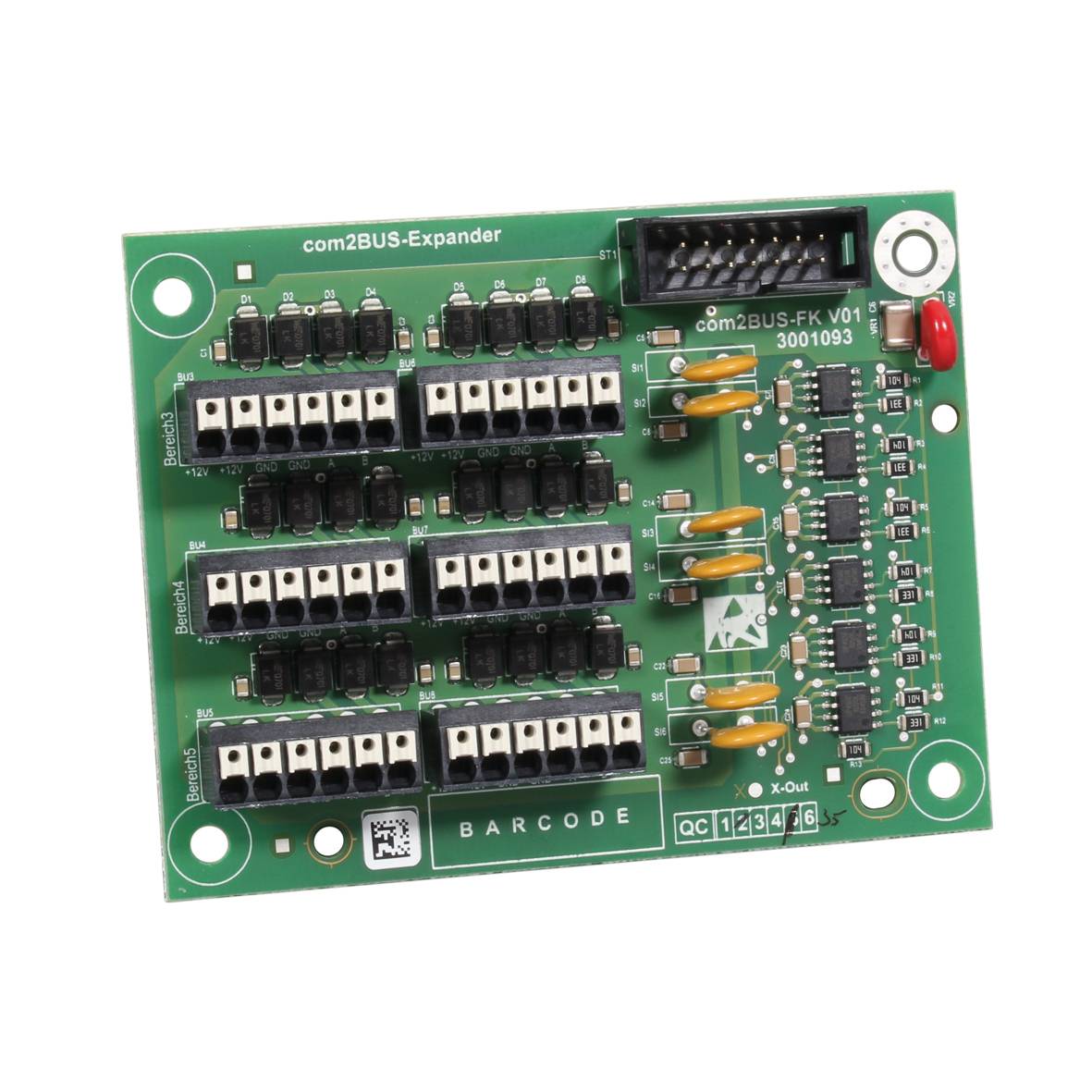

Erweiterungsplatine com2BUS-Expander-FK

Erweiterungsplatine

com2BUS-Expander-FK

VdS-Klasse C (Zubehör der EMZ)

Die EMZ complex 400H-FK kann bis zu 8
unabhängige Sicherungsbereiche
verwalten und bearbeiten. Im
Grundausbau stehen auf der
Zentralenplatine die Anschlüsse für 2
elektrisch gegenseitig entkoppelte
com2BUS-Stränge zur Verfügung. Gemäß
den Richtlinien des VdS ist jeder
unabhängige Sicherungsbereich über
einen eigenen BUS-Strang zu versorgen,
der von den anderen BUS-Strängen
elektrisch entkoppelt sein muss, um
gegenseitige Beeinflussungen
auszuschließen.
Werden mehr als 2 unabhängige
Sicherungsbereiche in VdS-gemäßer Weise
benötigt, kann durch Hinzufügen des
com2BUS-Expanders die Anzahl der
elektrisch entkoppelten com2BUS-Stränge
auf 8 erhöht werden.
Der com2BUS-Expander-FK besitzt dazu
die notwendige Anzahl getrennter BUS-
Treiberbausteine sowie über PTC-
Thermosicherungen getrennte Ausgänge
für die 12-V-Stromversorgung der BUS-1-
Komponenten an den einzelnen com2BUS-
Strängen und die notwendigen EMV-
Schutzbeschaltungen.
