Einbruchmelderzentrale complex 400H-FK S110

Einbruchmelderzentrale complex 400H-FK S110

VSÖ-Klasse WS (W 110411/05 E) Schalteinrichtung
VSÖ-Klasse WS (W 091012/08E) Einbruchmelderzentrale
VdS-Klasse C (G 108026) Einbruchmelderzentrale
VdS-Klasse C (G 109100) Schalteinrichtung
EN 50131-3: Grad 2

Die complex 400H ist eine Einbruch- und Überfallmelderzentrale entsprechend den Bestimmungen, Vorschriften und
Richtlinien DIN EN 50131 der VdS-Klasse C, VDE 0833 und der ÜEA-Richtlinie der Polizei. Die Zentrale ist für den Einsatz im gewerblichen, industriellen und privaten Bereich geeignet.

Die Zentrale kann durch verschiedene Erweiterungsplatinen den jeweiligen Anforderungen angepasst werden.
Für die verschiedenen Ausbaustufen stehen unterschiedliche Gehäusetypen zur Verfügung.
Mit dem Funk-Gateway FGW 210 (eingebaut in die Einbruchmelderzentrale complex 400H (Gehäusetyp GR80, GR100) oder extern angeschlossen am com2BUS) lassen sich Komponenten per Funk in die Einbruchmelderzentrale integrieren.
Die Zentrale verbindet somit alle Vorteile eines verdrahteten Systems mit denen eines Funk-Alarmsystems.
Die Leser-Schnittstelle zur Anschaltung von comlock-/cryplock-Lesern kann neben der Funktion als Schalteinrichtung auch zur Zutrittskontrolle verwendet werden.
Die Einbruchmelderzentrale ist in einem stabilen, plombierbaren
Stahlblechgehäuse mit Kabeleinführungen eingebaut.
Das Netzteil 12 V / 26 Ah ist auf der Zentralenplatine integriert. Zum Einbau einer TELENOT-Übertragungseinrichtung ist ein Montageplatz vorhanden.

Die Zentrale wird mit der Parametriersoftware “compasX” Art.-Nr. 100071098 vor Ort oder per Fernparametrierung parametriert.
Mit der Alarmanlagen-App BuildSec 4.0 ist die Bedienung und Darstellung von Betriebszuständen in der Einbruchmelderzentrale in Verbindung mit einer Übertragungseinrichtung der Serie comXline über Smartphone und Tablet möglich. Unterstützte Betriebssysteme sind iOS und Android.

Die Parametriersoftware compasX-User bietet dem Kunden, Betreiber, und Wachdienste Funktionen wie z. B. den Ereignisspeicher auslesen oder die Anlage über ein virtuelles Bedienteil aus der Ferne zu steuern.

Merkmale
– Busorientiertes System, basierend auf dem TELENOT-Systembus com2BUS
– Bis zu 8 unabhängige Sicherungsbereiche und 1 Zentralen-Schutzbereich realisierbar
– Bis zu 128 Meldebereiche parametrierbar
– Bis zu 320 Codes parametrierbar
– Erstmelderkennung
– Gehtest-Funktion
– Einmannrevision
– Betrieb mit Einschalt- und Alarmverzögerung (Schleusenfunktion) möglich
– Max. 208 konventionelle Meldergruppen anschliessbar
– 2 bis 8 getrennte BUS-1-Stränge (für je 63 BUS-1-Adressen)
– 2 bis 8 getrennte com2BUS-Stränge für Bedienteile, Türmodule, Lageplantableaus und andere Peripheriegeräte
– 2 bis 24 getrennte Schnittstellen zum Anschluss beliebiger comlock-/cryplock-Leser für Schalteinrichtung und Zutrittskontrolle
– Ereignisspeicher (1365 Ereignisse)
– Langzeitspeicher Funk (1365 Ereignisse)
– 3 bis 28 Relaisausgänge
– 21 bis 196 Transistorausgänge
– Erweiterbar mit bis zu 3 comslaves
– Erweiterbar mit bis zu 16 Modulen comlock 410 / hilock 203 / TM2 C2B
– Erweiterbar mit 2 Funk-Gateways FGW 210
– Parallele und serielle Schnittstelle (für detaillierte Meldungsübertragung und Fernservice) zur Übertragungseinrichtung
– App-fähig (Alarmanlagen-App BuildSec 4.0)
– hiXServer-fähig
– Schnittstelle zur Vernetzung mit Gebäudemanagementsystem / EIB/KNX
– Integriertes Netzteil 12 V / 26 Ah
– Zusatznetzteile anschließbar
– Parametrierbar oder fernparametrierbar mit Parametriersoftware compasX

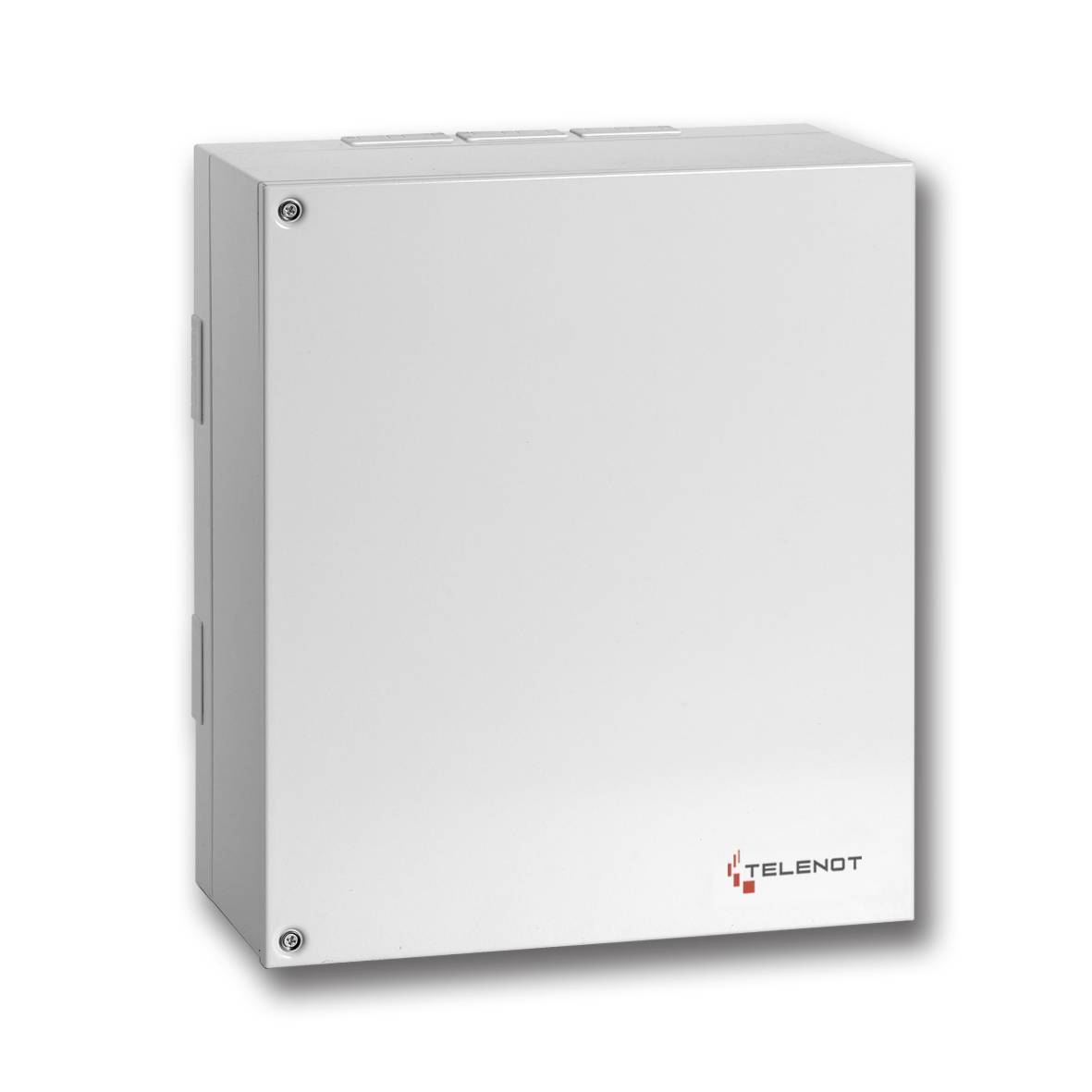

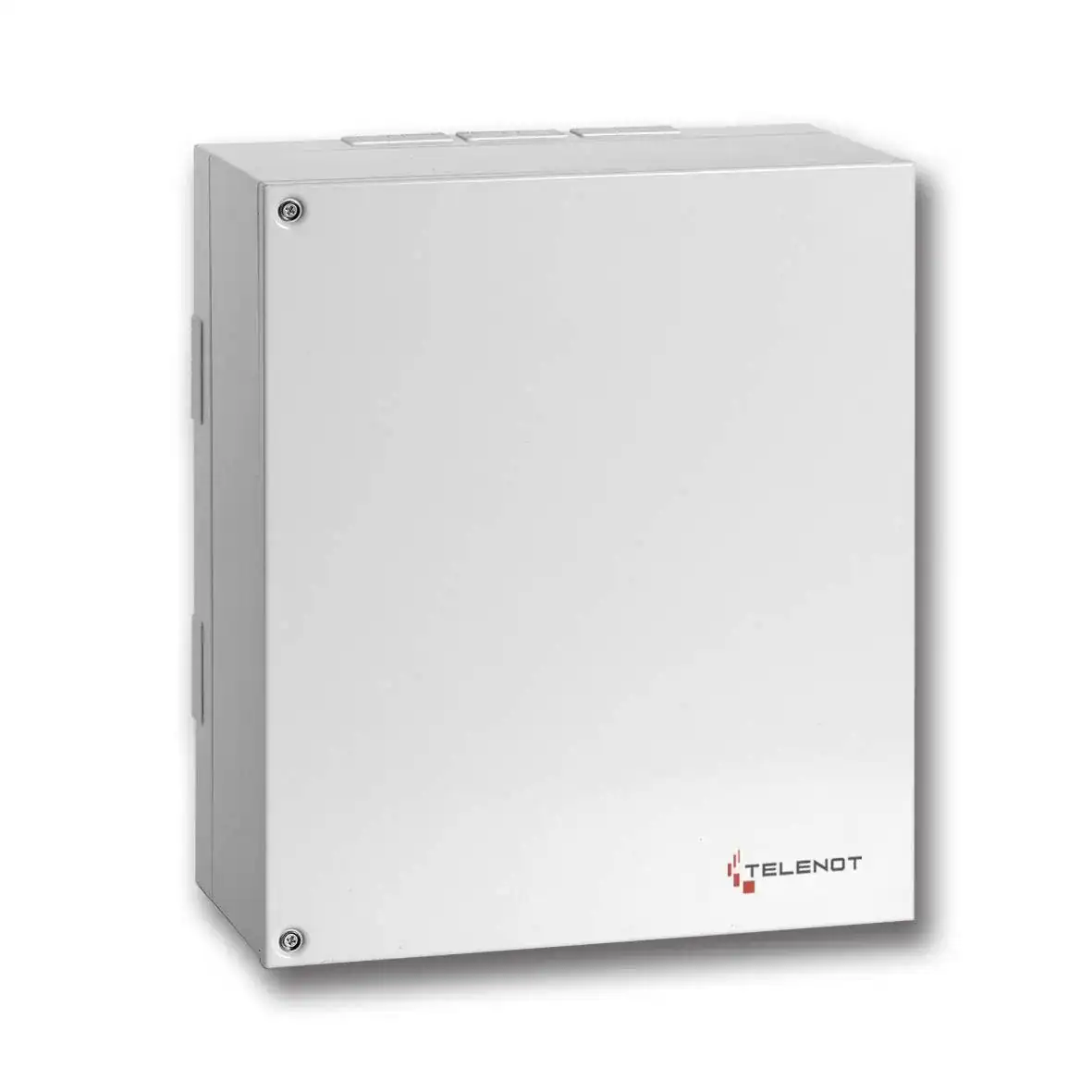

Einbruchmelderzentrale complex 400H-FK im Gehäusetyp S110.

Das Gehäuse S110 ist ein modulares Gehäuse und bietet 4 Montageplätze für Einbauplatten.
Einer der 4 Montageplätze ist mit einer Einbauplatte complex / S110/S120 und einer Einbruchmelderzentrale complex 400H-FK bestückt.
Es stehen unterschiedliche Einbauplatten (z. B. complex, Verteiler,…) zur Verfügung.
Durch die drehbare Gehäuserückwand können die Kabel von unten oder oben eingeführt werden.

Zur Sabotageerkennung bei Entfernen von der Montagefläche ist ein Abreißmelder als Zubehör erhältlich.

Einbruchmelderzentrale
– Anschlusstechnik Federkraftklemmen
– Bis zu 8 unabhängige Sicherungsbereiche und 1 Zentralen-Schutzbereich realisierbar
– 2 getrennte com2BUS-Stränge für Bedienteile, Türmodule und Lageplantableaus
– 2 getrennte Schnittstellen zum Anschluss von comlock-/cryplock-Lesern
– 2 getrennte BUS-1-Stränge (für je 63 BUS-1-Adressen)
– 16 konventionelle Meldergruppen (mit Erweiterungsplatine MG/TA auf 32 erweiterbar)
– 3 Relaisausgänge
– 15 Transistorausgänge +12-V-schaltend
– 6 Transistorausgänge GND-schaltend (mit Erweiterungsplatine MG/TA auf 14 erweiterbar)

Gehäuse S110
– 1 Montageplatz mit Einbauplatte complex / S110/S120 und Einbruchmelderzentrale complex 400H-FK (im Lieferumfang enthalten)
– 3 Montageplätze für den Einbau jeweils einer Einbauplatte (nicht im Lieferumfang enthalten)
– Einbauplatte complex / S110/S120
– Einbauplatte comXline / S110/S120
– Einbauplatte hilock 5500 / Typ 1 / S110/S120
– Einbauplatte hilock 5500 / Typ 2 / S110/S120
– Einbauplatte Verteiler / Netzteil / S110/S120
– Einbauplatte Router / S110/S120
– Einbauplatte Blanko / S110/S120
– 5 universelle Montageplätze
– 3 Stellplätze für Akku 12 V / 26 Ah oder 6 Stellplätze 12 V / 12 Ah
– Umweltklasse gemäß VdS 2110 Klasse II
– Betriebstemperatur -10 °C bis +55 °C
– Schutzart IP40
– Material Gehäuse Stahlblech pulverbeschichtet
– Abmessungen (BxHxT) 670x800x250 mm
– Farbe RAL 9016 Verkehrsweiß
