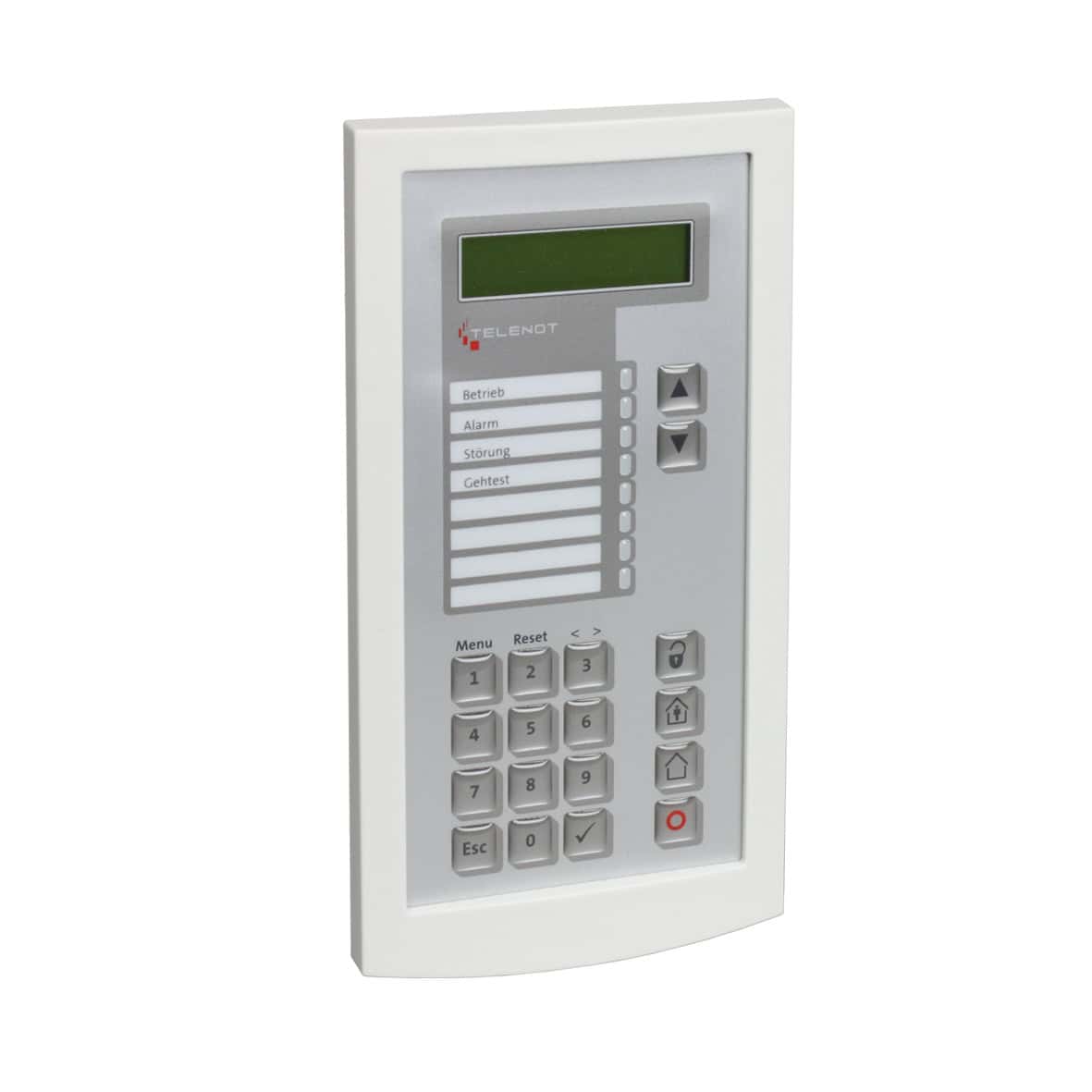

LCD-Bedienteil BT 820 -RAL 9016 verkehrsweiß-
VSÖ-Klasse WS (W 160215/29 E)
VdS-Klasse C (G 114094)
EN 50131-3: Grad 3
Das BT 820 ist ein Bedienteil zum
Anschluss an die EMZ complex/hiplex. Es
ist für Wandmontage vorgesehen und wird
über den com2BUS mit der Zentrale
verbunden.
Das Bedienteil besitzt eine 2-zeilige
beleuchtete LCD-Anzeige und 8 LEDs als
Sammel- und Kontrollanzeigen sowie eine
Folientastatur und einen eingebauten
Summer.
Zur Unterputzmontage steht optional ein
Unterputzgehäuse zur Verfügung.
– Meldungen und Standorte in
Klartextdarstellung
– Funktionen wie z. B. Scharf-
/Unscharfschaltung, Alarmrücksetzung,
Eingabe von Steuerbefehlen zur Sperrung
von Meldebereichen direkt über die
Tasten oder Menü wählbar
– 4 LEDs zur Sammelanzeige der
Betriebszustände
– 4 zweifarbige LEDs mit freier
Funktionszuordnung
– Eingebauter Summer (Lautstärke
einstellbar)
– 1 Einschubtasche für
Beschriftungsstreifen
– Einfache Installation durch 4-adrigen
Busanschluss
– Über com2BUS bis zu 1000 m absetzbar
– Umweltklasse gemäß VdS 2110 Klasse II
– Betriebstemperatur -10 °C bis +55 °C
– Schutzart IP30
– Abmessungen (BxHxT) 116x222x41 mm
– Stromaufnahme ca. 12 mA
– Stromaufnahme je LED ca. 7 mA
– Versorgungsspannung 12 V DC über
com2BUS
Farbe RAL 9016 Verkehrsweiß
Hersteller/Anbieter:
TELENOT ELECTRONIC GMBH
www.telenot.de
info@telenot.de
Wiesentalstr. 60
D-73434 Aalen-Hammerstadt
