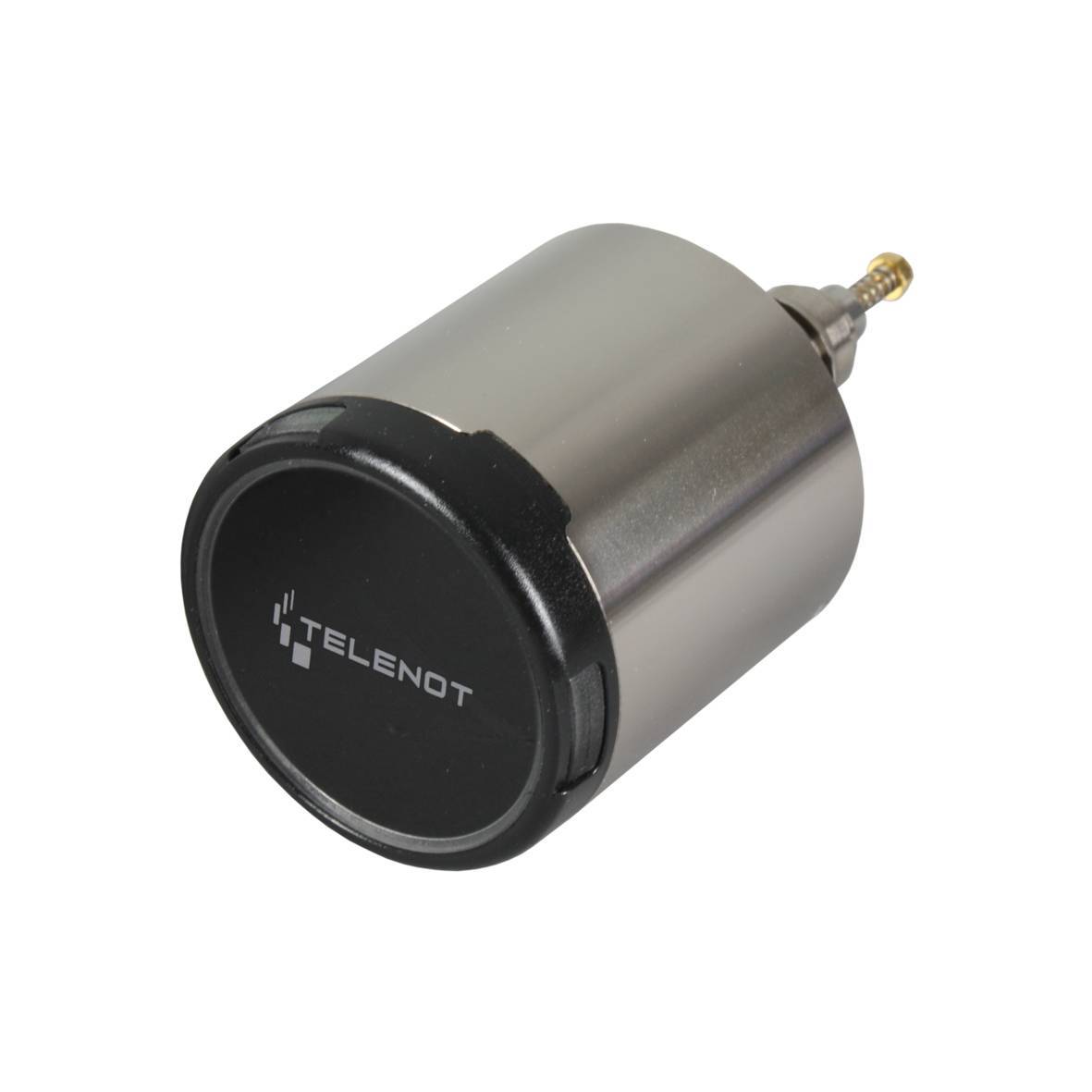

Elektronisches Knaufmodul SEK 2120-40

Der Digitale Schließzylinder
hilock 2200 dient zum Auf- und
Verschließen einer Tür. Er ersetzt den
herkömmlichen, mechanischen
Schließzylinder der Tür.
Dieser Aufbau ersetzt einen Türöffner
und ein Sperrelement in konventioneller
Technik.
Der Digitale Schließzylinder
hilock 2200 besitzt ein elektronisches
Knaufmodul mit eingebautem MIFARE RFID-
Leser.
Wenn ein berechtigter Transponder
gelesen wird, koppelt das elektronische
Knaufmodul in den Schließzylinder ein
und die Tür kann auf- oder verschlossen
werden.
Das Konzept bietet vor allem in der
einfachen Montage ohne mechanischen
Eingriff an der Tür große Vorteile
gegenüber der konventionellen Technik.

Mit dem Digitalen Schließzylinder
hilock 2200 können zwei
unterschiedliche Anwendungen realisiert
werden:

Stand-alone-Anwendung
Bei der Stand-alone-Anwendung wird der
Digitale Schließzylinder in eine Tür
eingebaut. Die Transponder werden
direkt im internen Speicher des
Digitalen Schließzylinders verwaltet.
Eine Zutrittsregelung für bis zu 1000
Berechtigungen (Personen) ist im Stand-
alone-Betrieb möglich.

EMA-Anwendung
Das elektronische Knaufmodul erfasst
über den eingebauten RFID-Leser
Transponderdaten und überträgt diese
drahtlos zum Transceiver hilock 203/213.
Durch den Einsatz des elektronischen
Knaufmoduls entfällt der aufwändige
Einbau und die Ansteuerung eines
Sperrelements und des Türöffners.
Der Transceiver hilock 203 / 213 ist
über den com2BUS mit der
Einbruchmelderzentrale verbunden. Der
Transceiver hilock 213 UFM ist über
Funk mit der Einbruchmelderzentrale
verbunden. Die Verbindung mit der EMZ
hat den Vorteil, dass die Transponder
über die Parametriersoftware der EMZ
parametriert werden können. Das Ändern,
Löschen oder Hinzufügen von
Transpondern ist so vor Ort oder per
Fernservice möglich. Auch die
Berechtigungen auf einzelne Transponder
können nachträglich vergeben werden.
Bei der Bedienung wird zwischen kurzem
und langem Vorhalten des Transponders
an den RFID-Leser des Elektronischen
Knaufmoduls unterschieden.
Unterschiedliche Berechtigungen wie das
Scharf-/Unscharfschalten und/oder eine
Zutrittsberechtigung mit demselben
Transponder sind so möglich.

Über den integrierten
Projektierungsmodus im Transceiver
hilock 203 / 213 wird die
Funkfeldstärke am elektronischen
Knaufmodul in 4 Stufen über die
eingebauten LEDs signalisiert.

Allgemeine Merkmale
– Optische Signalisierung der
Betriebszustände über LEDs
– Akustische Signalisierung über
eingebauten Summer
– Batterieversorgt
– Batteriestandzeit abhängig vom
Nutzungsverhalten bei
– 4000 Betätigungen ca. 1 Jahr
– 2000 Betätigungen ca. 1,5 Jahre
– Batteriemanagement: Signalisierung
bei ca. 1000 verbleibenden Betätigungen
– Modulare Bauweise
– Elektronisches Knaufmodul mit
unterschiedlichen Durchmessern für
Innen- und Außenanwendung
– Elektronisches Knaufmodul mit
Transponderprotokoll MIFARE
– Halb- und Doppelzylinder
– Gemäß DIN 18252 und DIN EN 1303
geeignet für den Einbau in
Profilzylinder-Schlössern (soweit
Normen anwendbar für elektronische
Systeme)
– Für Brandschutztüren geeignet (keine
Montagebohrungen notwendig)
– Zulassung für diverse Panikschlösser
– Mechanischer Knauf für Innenseite
– Umfangreiches Zubehör

Merkmale Stand-alone-Anwendung
– Bis zu 1000 Transponder pro
Elektronischem Knaufmodul
– Speicherung der Transponder bei
Batterieausfall
– Akustische und optische
Signalisierung bei geringer
Batteriekapazität

Merkmale EMA-Anwendung
– Drahtlose Tür
– 868-MHz-Funkverbindung zwischen
elektronischem Knaufmodul und
Transceiver hilock 203 / 213
– Reichweite:
– bis zu 5 m bei Transpondertyp MIFARE
– Transponder werden direkt in der EMZ
verwaltet
– 320 in der EMZ complex
– 1000 in der EMZ hiplex
– Online-Zugriff auf die Transponder in
der EMZ über Fernservice
– Bis zu 96 Notfall-Transponder werden
direkt im Elektronischen Knaufmodul
gespeichert
– Ersetzt Sperrelement und Leser
– Komfort-Scharfschaltung
– Aktives Einkoppeln mit Andrehen
– Transceiver hilock 203/213 über
com2BUS bis zu 1000 m absetzbar
– 8 Transceiver hilock 213 UFM lassen
sich über das Funk-Alarmsystem DSS2
einbinden

Mit einem berechtigten Transponder wird
das Elektronische Knaufmodul aktiviert.
Der integrierte Leser übermittelt die
Transponderinformation per Funk zum
Transceiver.

LEDs und ein eingebauter Summer
signalisieren optisch und akustisch die
Betriebszustände.

– Transpondertyp MIFARE
– Durchmesser 40 mm
– Länge im eingebauten Zustand 42,7 mm
– Betriebstemperatur +5 °C bis +55 °C
– Material Messing vernickelt
– Stromversorgung: Lithiumbatterie 2 x
3 V (CR15H270) CR2 (im Lieferumfang
enthalten)

Hersteller/Anbieter:

TELENOT ELECTRONIC GMBH
www.telenot.de
info@telenot.de
Wiesentalstr. 60
D-73434 Aalen-Hammerstadt

Elektronisches Knaufmodul SEK 2120-40
