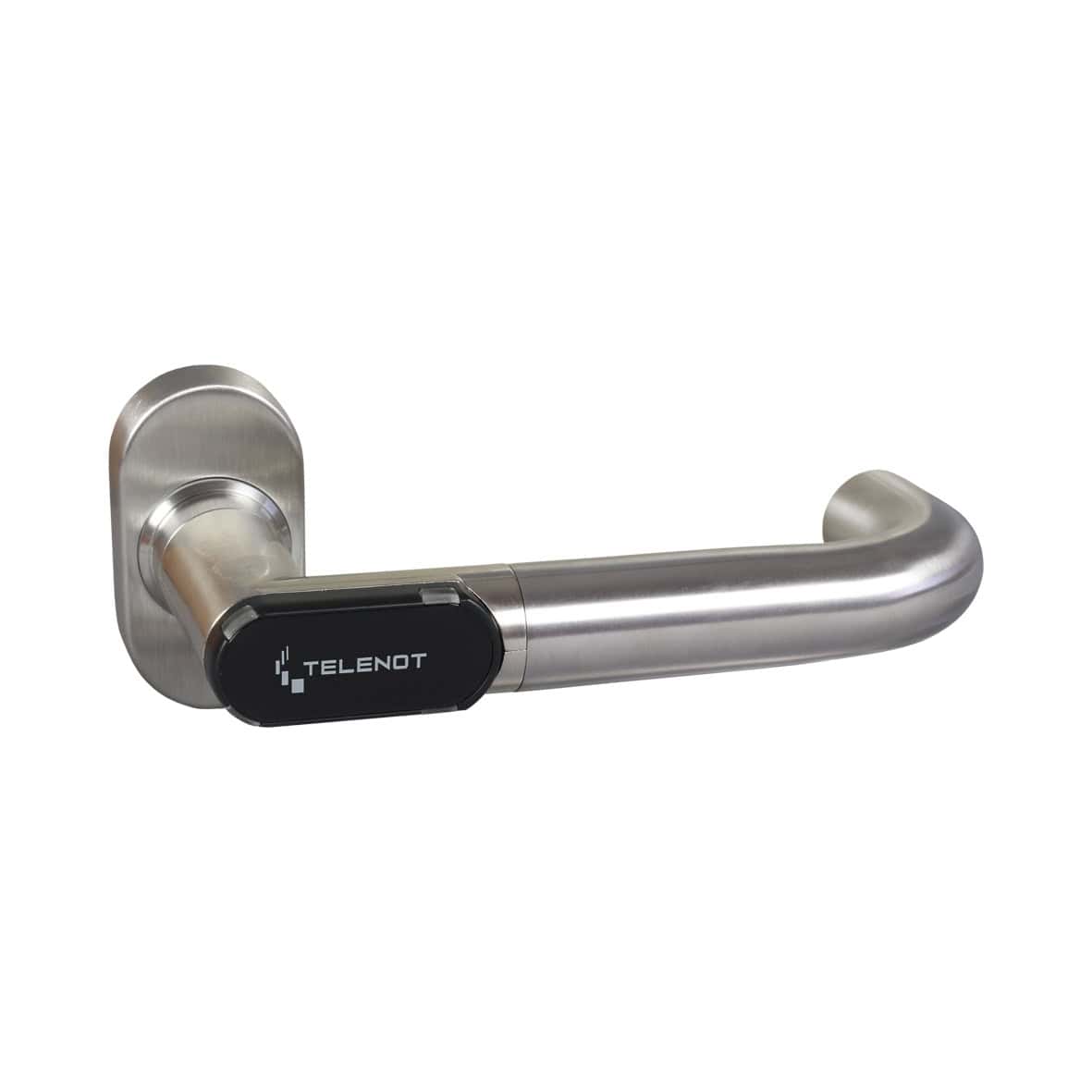

Elektronischer Türdrücker SED 2172-E-R-U2-O

Der Digitale Türdrücker hilock 2200
ermöglicht die elektronische
Zutrittskontrolle einer Tür im
Innenbereich.
Er besitzt eine eigene eingebaute RFID-
Leseeinheit mit der berechtigte
Transponder gelesen werden können.
Wird ein berechtigter Transponder
gelesen, koppelt der Türdrücker ein und
die Tür kann geöffnet werden.
Die gesamte Elektronik, Mechanik, LED-
Signalisierung sowie Stromversorgung
ist auf kleinstem Raum im Türdrücker
untergebracht.
Der Einbau in die Tür ist ohne
Verkabelung und Spezialwerkzeug möglich.
Mit dem Digitalen Türdrücker hilock
2200 können 2 unterschiedliche
Anwendungen realisiert werden:

Stand-alone-Anwendung
Bei der Stand-alone-Anwendung wird die
Zutrittsberechtigung ohne EMA direkt im
internen Speicher des Türdrückers
verwaltet. Somit ist es möglich, dass
bis zu 1000 Personen durch diese Tür
Zutritt bekommen.

EMA-Anwendung
Bei der EMA-Anwendung wird der Digitale
Türdrücker über ein Transceivermodul
hilock 203 / 213 UFM mit der EMA
verbunden.
Der Elektronische Türdrücker erfasst
über die eingebaute RFID-Leseeinheit
Transponderdaten und überträgt diese
drahtlos zum Transceiver hilock 203 /
213.
Der Transceiver hilock 203 ist über den
com2BUS mit der Einbruchmelderzentrale
verbunden.
Bei der Verwendung des Transceivers
hilock 213 UFM wird die Verbindung über
ein DSS2-Funkmodul drahtlos mit der
Einbruchmelderzentrale hergestellt.
Die Verbindung mit der
Einbruchmelderzentrale hat den Vorteil,
dass die Transponder über die compasX-
Parametriersoftware der EMZ complex
200H/400H parametriert werden können.
Dadurch ist das Ändern, Löschen oder
Hinzufügen von Transpondern vor Ort
oder per Fernservice möglich.
Bei der Bedienung wird zwischen kurzem
und langem Vorhalten des Transponders
an die RFID-Leseeinheit des
Elektronischen Türdrückers
unterschieden. Dadurch sind
Berechtigungen wie das Scharf-
/Unscharfschalten sowie eine
Zutrittsberechtigung mit demselben
Transponder möglich.
Über den integrierten
Projektierungsmodus im Transceiver
hilock 203 / 213 wird die
Funkfeldstärke am Elektronischen
Türdrücker in 4 Stufen über die
eingebauten LEDs signalisiert.

Allgemeine Merkmale
– Optische Signalisierung der
Betriebszustände über LEDs
– Akustische Signalisierung über
eingebauten Summer
– Batterieversorgt
– Typische Anzahl der Betätigungen
beträgt ca. 25000
– Batteriemanagement: Signalisierung
bei ca. 1000 verbleibenden Betätigungen
– Batteriewechsel im eingebauten
Zustand möglich
– Modulare Bauweise für Türen von 30
bis 110 mm
– Unterschiedliche Drückerformen zur
Auswahl
– Rund- oder Ovalrosette
– Innenbeschlag mechanisch fest
gekoppelt

Merkmale Stand-alone-Anwendung
– Bis zu 1000 Transponder pro
Elektronischem Türdrücker
– Speicherung der Transponder bei
Batterieausfall
– Akustische und optische
Signalisierung bei geringer
Batteriekapazität

Merkmale EMA-Anwendung
– 868-MHz-Funkverbindung zwischen
Elektronischem Türdrücker und
Transceiver hilock 203 / 213
(Reichweite typisch 5 m)
– Bis zu 320 Transponder werden direkt
in der EMZ verwaltet
– Online-Zugriff auf die Transponder in
der EMZ über Fernservice
– Bis zu 96 Notfall-Transponder werden
direkt im Elektronischen Türdrücker
gespeichert
– Ersetzt die RFID-Leseeinheit
– Transceiver hilock 203/213 über
com2BUS bis zu 1000 m absetzbar
– Transceiver hilock 213 über ein
Universelles Funkmodul im Funksystem
DSS2 kabellos absetzbar

Der Digitale Türdrücker hilock 2200
ermöglicht die elektronische
Zutrittskontrolle einer Tür im
Innenbereich.

Der Türdrücker ist in der
Drückerrichtung rechts ausgeführt.
Bei der Bauform U2 bietet die zweite 90°
-Biegung Schutz vor “Einfädeln” von
Mensch oder Material. Die hintere
Kröpfung unterstützt den Handballen
beim Öffnen der Tür.
Die Bauform U2 wird bevorzugt in
öffentlichen Gebäuden eingesetzt.
Die Ovalrosette ermöglicht unter
anderem den Einsatz des Elektronischen
Türdrückers an Rohrrahmentüren.

– Transpondertyp MIFARE
– Drückerrichtung rechts
– Bauform U2
– Ovalrosette
– Kompatibel zu allen gängigen
europäischen Schlossnormen
– Betriebstemperatur +5 °C bis +55 °C
– Material Griffrohr Edelstahl
– Material Elektronikgehäuse Zink-
Druckguss verkupfert / vernickelt
– Abmessungen Ovalrosette (BxH) 36×66 mm
– Farbe Edelstahl-Optik
– Stromversorgung: Lithiumbatterie 1 x
3 V (CR 123A) (im Lieferumfang
enthalten)
