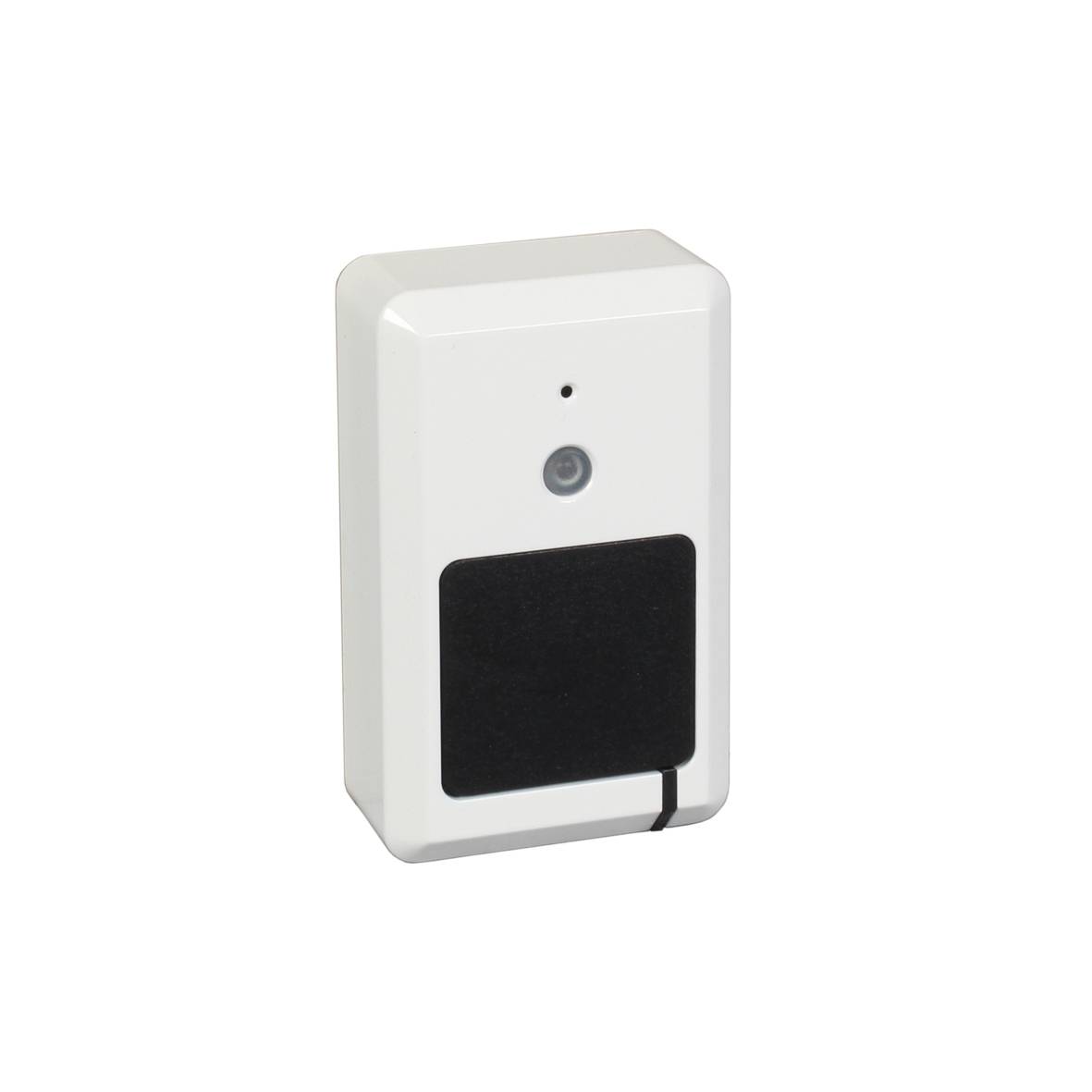

comlock HF-Leser HMD-LWA -Weiß (pulverbesch.)

comlock HF-Leser

HMD-LWA -Weiß (pulverbesch.)

VdS-Klasse C (G 115050)

Die comlock-Leser dienen der
berührungslosen Identifikation von
Transpondern und optional eines frei
parametrierbaren Tastaturcodes.

Die Darstellung der Kompatibilität
zwischen Transponder, Leser und
Auswerteeinheit finden Sie auf der
TELENOT-Website unter:
Downloads /
Schalteinrichtung/Zutrittskontrolle /
comlock/cryplock-Leser.

Die comlock-Leser können an folgende
Geräte angeschlossen werden:
– Einbruchmelderzentralen der Baureihen
complex 200H/400H,
– Einbruchmelderzentralen hiplex 8400H,
– Türmodul comlock 410,
– Schaltmodul comlock 1030
(unverschlüsselt),
– Auswerteeinheit comlock 3000 für
Zutrittskontrolle (Verschlüsselung auf
Anfrage),
– Basismodul FWA-BM (unverschlüsselt).

Die Betriebszustände werden direkt am
Leser durch eine Duo-LED und einen
Piezo-Signalgeber signalisiert.

Ein berechtiger Transponder aktiviert
den Leser berührungslos.
