IRL/2 Anschlussmodul BUS-1 im Gehäusetyp K70

IRL/2 Anschlussmodul BUS-1

im Gehäusetyp K70

VSÖ-Klasse WS (W 040929/12 E) Durchgriff
VSÖ-Klasse WS (W 040929/10 E) Durchstieg
VdS-Klasse C (G 102097) Durchgriff
VdS-Klasse C (G 102098) Durchstieg

Der Infrarot-Lichtvorhang IRL/2 ist ein
Melder zur aktiven optoelektronischen
Flächensicherung für Innenanwendungen.
Er garantiert einen sicheren Betrieb
auch in kritischen Einsatzfällen wie
bei Lichtkuppeln, automatischen Türen,
Rolltoren, Schaufenstern, Bilderwänden
oder abgehängten Decken. Je nach
Ausführung überwacht der IRL/2 die
gesicherte Fläche auf Durchgriff
(Objekte >6 cm) oder Durchstieg
(Objekte >30 cm).
Aufgrund des 2-Kanal-Systems, der
Mikrocontrollersteuerung und der
räumlich getrennten IR-Sende- und
Empfangselemente wird eine zuverlässige
Detektion bei gleichzeitiger Vermeidung
von Falschalarmen, z. B. durch
Insekten, Erschütterungen oder sich
langsam ändernden Umgebungsbedingungen
(Temperatur, Verschmutzung) erreicht.
Durch den modularen Aufbau von Sende-
und Empfangsleiste sind Bauhöhen
zwischen 34 cm und 244 cm, nahezu
durchgängig im 6-cm-Raster möglich. Mit
einem System sind unabhängig von der
Bauhöhe Abstände von 0,5 m bis 10 m bei
Durchgriff und 0,5 m bis 15 m bei
Durchstieg realisierbar. Zudem können
mehrere Systeme durch Master/Slave
Betrieb ohne gegenseitige Beeinflussung
im selben Raum betrieben werden.
Der IRL/2 stellt sich bei der
Inbetriebnahme automatisch auf den
Abstand ein. Die Einstellungen werden
anschließend optisch ausgegeben und
können so leicht auf Plausibilität
überprüft werden.
Der IRL/2 wird bequem über ein
abgesetztes Anschlussmodul an die EMZ
angeschlossen. Der IRL/2 kann als
konventioneller Relais-Melder oder Bus-
Melder am BUS-1 betrieben werden.

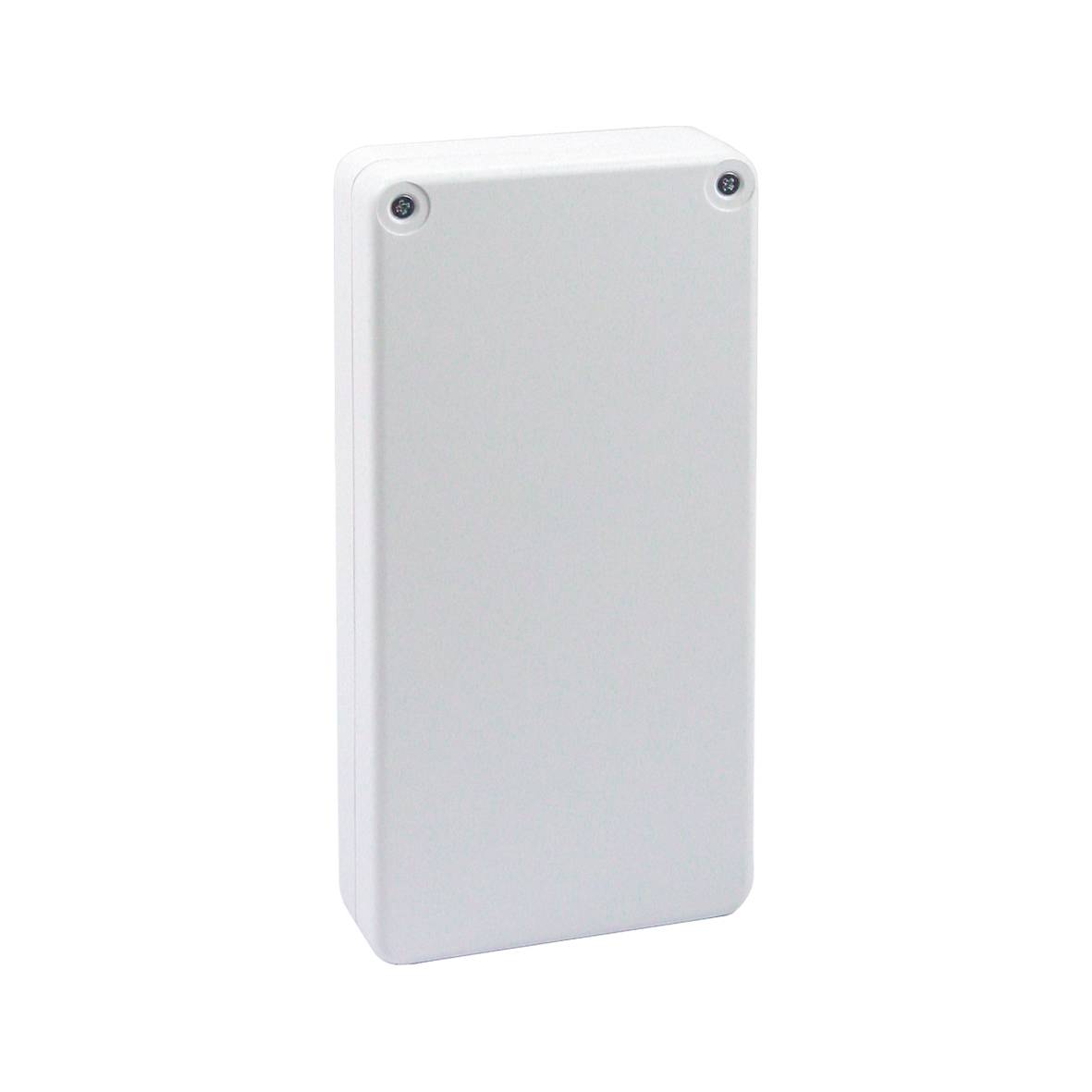

Anschlussmodul im Gehäusetyp K70 zum
Anschluss an eine
Einbruchmelderzentrale mit BUS-1.
