Kleinspannungs-Doppel-Gerätedose MZ2 EP

Ein-Ausgangsmodule ermöglichen den
Anschluss konventioneller Melder über
den BUS-1 an der Einbruchmelderzentrale
complex.
An die Einbruchmelderzentrale hiplex
lassen sich Ein-Ausgangsmodule über BUS-
1 oder com2BUS anbinden.
Die Anzahl anschließbarer Ein-
Ausgangsmodule ist abhängig von der
Einbruchmelderzentrale und der
verwendeten Schnittstelle (BUS-
1/com2BUS).

Die Ein-Ausgangsmodule sind in das neue
Gehäusedesign integriert. Um die
Betriebssicherheit zu gewährleisten,
besitzen die Ein-Ausgangsmodule eine
Schirmdrahtleiste zur schnellen und
durchgängigen Schirmung.
Zusätzlich sind die Ein-Ausgangsmodule
mit einer Wandabreißsicherung
ausgestattet.
Auch die Geräte für Unterputzmontage
sind dank zusätzlicher TELENOT-
Kleinspannungs-Gerätedosen VdS-
anerkannt.
Die Anschlusstechnik mit
Federkraftklemmen reduziert zudem den
Installationsaufwand.

Die Schnittstellen com2BUS / BUS-1
können adernsparend bei einer
Leitungslänge von bis zu 1000 m
verwendet werden.
Dadurch ergeben sich enorme
wirtschaftliche Vorteile bei der
Installation.

Bei VdS-Anlagen ist zu beachten, dass
alle BUS-1-Komponenten je BUS-1 und
alle com2BUS-Komponenten je com2BUS nur
einem Sicherungsbereich zugeordnet
werden dürfen.

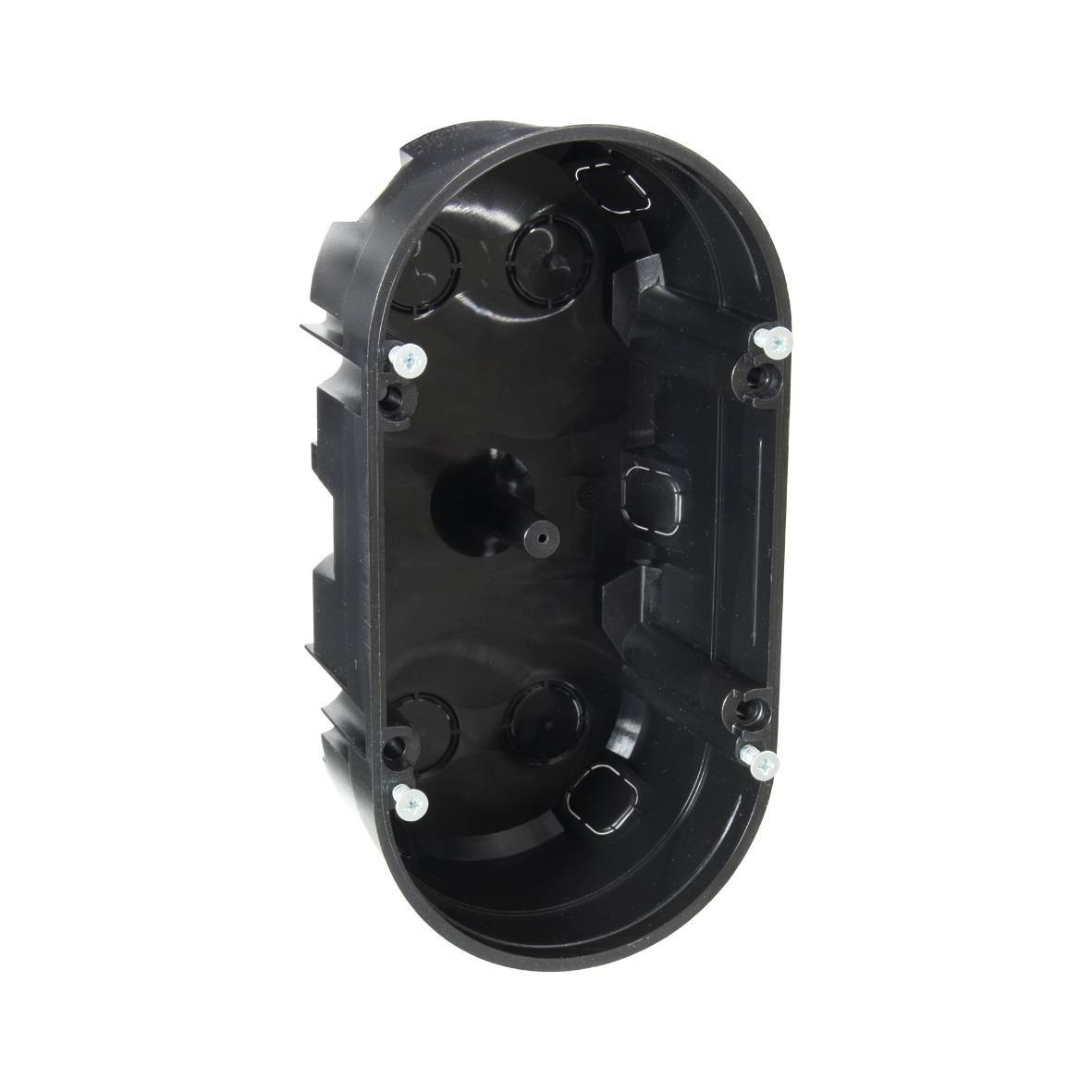

Kleinspannungs-Doppel-Gerätedose für
Putzmontage zur Aufnahme eines Ein-
Ausgangsmoduls MIO54-C2B/B1 uP, Ein-
Ausgangsmoduls MIO22-C2B/B1 uP,
Verteilers MV3 LSA-16DA uP, oder eines
Verteilers MV3 FK-38 P uP bei massiven
Mauerwerk.

Zusätzlich hat die Gerätedose einen Dom
zur Befestigung der Abhebekontakte von
Modulen.

– Abmessungen Gerätedose (BxHxT)
141x71x57 mm

Hersteller/Anbieter:

TELENOT ELECTRONIC GMBH
www.telenot.de
info@telenot.de
Wiesentalstr. 60
D-73434 Aalen-Hammerstadt
