Türmodul comlock 410 aP-Montage/ Lötverteiler/ K30

Türmodul comlock 410

aP-Montage/ Lötverteiler/ K30

VSÖ-Klasse WS (W 070226/03 E)
VdS-Klasse C (G 106070)

Das Türmodul comlock 410 dient zur
Anschaltung der gesamten Peripherie
einer Zugangstür über den com2BUS der
EMZ complex/hiplex. Der com2BUS
benötigt nur 4 Adern bei einer Länge
von bis zu 1000 m. Dadurch ergeben sich
enorme wirtschaftliche Vorteile bei der
Installation.
An die jeweilige EMZ lassen sich
folgende Anzahl an Modulen anschalten.
EMZ complex:
– 16 Türmodule comlock 410 /
Transceiver hilock 203
EMZ hiplex:
– 48 Türmodule comlock 410
– 48 Transceivermodule hilock
203
Zur Montage stehen Aufputz- und
Unterputzgehäuse zur Verfügung.
Das Türmodul wird über die
Einbruchmelderzentrale mit der
jeweiligen Parametriersoftware
parametriert.

Hierbei können grundsätzlich zwei
unterschiedliche Betriebsarten
ausgewählt werden:

Betriebsart Türmodul
Mit dem Türmodul comlock 410 lassen
sich folgende Komponenten, die an einer
Tür benötigt werden, mit geringem
Aufwand an die EMZ anschließen:
– ein comlock-/cryplock-Leser mit
Sperrelement
– alternativ ein Impuls-Schaltschloss
mit Sperrelement oder ein Blockschloss
– Magnet-/Schließblechkontakte und
Glasbruchmelder an 5 parametrierbaren
Meldergruppeneingängen
– Zustandsanzeigen, Summer usw. an 5
parametrierbaren Ausgängen
– ein Türöffner am potenzialfreien
Relaisausgang

Betriebsart modulares Tagalarmsystem
In dieser Betriebsart wird das Türmodul
comlock 410 zur Überwachung von
Notausgangstüren eingesetzt, die
tagsüber nicht verschlossen werden
dürfen. Dazu werden an bestimmten
Eingängen Magnet- und
Schließblechkontakte zur Öffnungs- und
Verschlussüberwachung der Tür
angeschlossen. Zur Alarmierung bietet
das Modul zwei Ausgänge für einen
optischen und akustischen Signalgeber.
Zusätzlich kann ein ausgelöster
Tagalarm über die
Einbruchmelderzentrale angezeigt und
signalisiert werden.
Die Aktivierung und Deaktivierung der
Tagalarmüberwachung kann wahlweise über
einen Schlüsselschalter oder mit einem
comlock-/cryplock-Leser erfolgen.

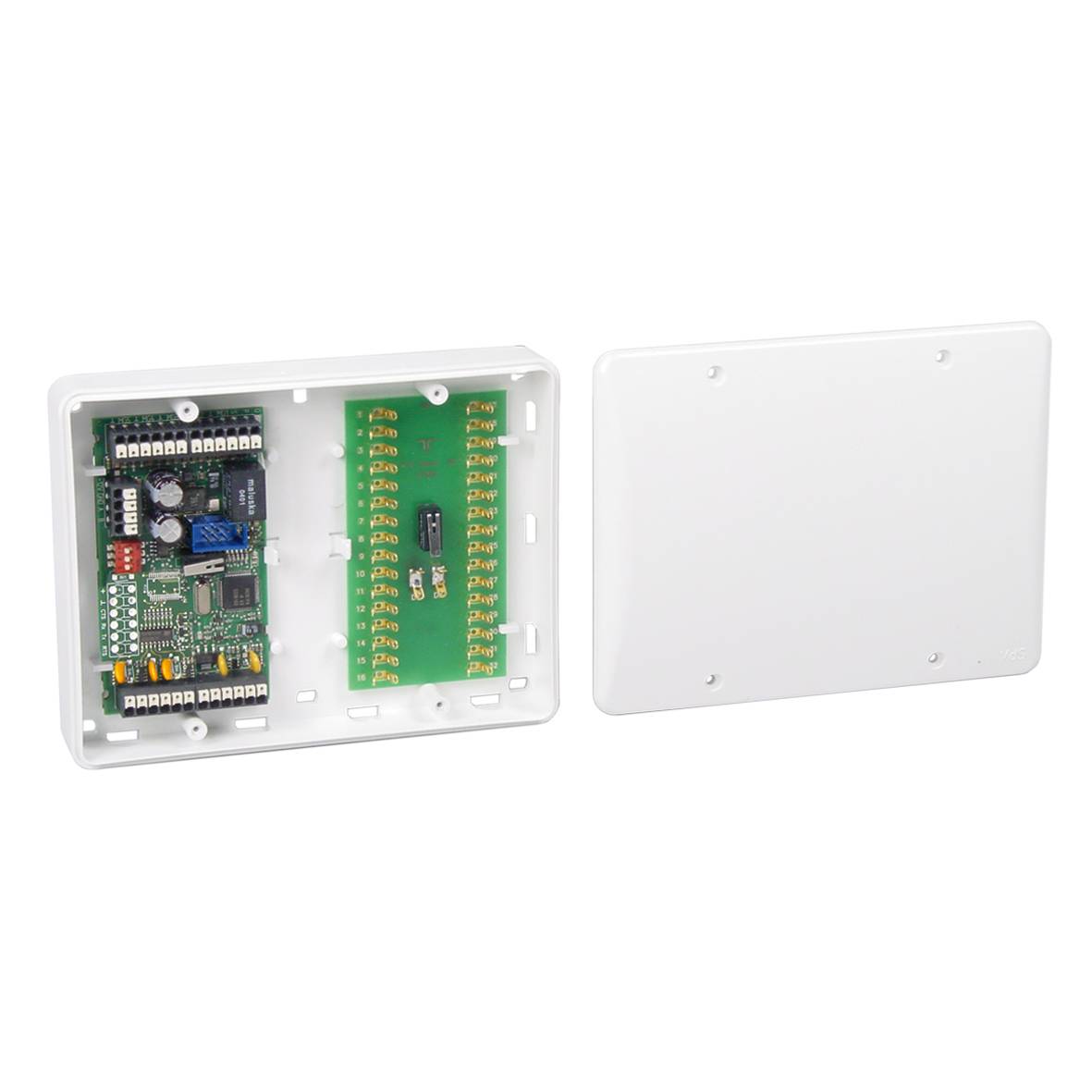

Türmodul comlock 410 und Verteilerfeld
32-polig mit vergoldeten Lötkontakten
im Gehäusetyp K30 zur Aufputzmontage.
